OG5108

Barrage photoélectrique récepteur

OG5108

OGE-FPKG/V4A/6M

Barrage photoélectrique récepteur

OG5108

OGE-FPKG/V4A/6M

Cet article n'est plus disponible - entrée d'archives

Article de remplacement: OGE302 ou OGE303 Comparaison de produits: OG5108 / OGE302 / OGE303 Lorsque vous sélectionnez un autre article possible, veuillez tenir compte des données techniques qui peuvent différer !

Caractéristiques du produit

Type de lumière	lumière infrarouge
Boîtier	boîtier fileté

Application

Principe de fonctionnement	Barrage photoélectrique

Données électriques

Tension d'alimentation [V]	10...36 DC
Consommation [mA]	< 22
Classe de protection	II
Protection inversion de polarité	oui
Type de lumière	lumière infrarouge
Longueur d'onde [nm]	880

Sorties

Technologie	PNP
Fonction de sortie	éclairement / obscurcissement; (paramétrage)
Chute de tension max. sortie de commutation DC [V]	2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA]	200
Courant de sortie (à l'appel) de la sortie de commutation [mA]	200
Fréquence de commutation DC [Hz]	500
Protection courts-circuits	oui
Version protection courts-circuits	pulsé
Protection surcharges	oui

Zone de détection

Emetteur / récepteur	récepteur
Portée [m]	< 15
Portée réglable	oui

Conditions d'utilisation

Température ambiante [°C]	-25...80
Indice de protection	IP 68; IP 69K

Tests / homologations

CEM

EN 60947-5-2
EN 55011	classe B

Données mécaniques

Boîtier

boîtier fileté

Dimensions [mm]

M18 x 1 / L = 63

Désignation du filetage

M18 x 1

Matières

inox (1.4404 / 316L); PBT

Matière lentille

PMMA

Afficheurs / éléments de service

Indication

état de commutation	1 x LED, jaune
fonctionnement	1 x LED, vert
Fonction	1 x LED, rouge

Accessoires

Fourniture

écrous de fixation: 2

Remarques

Unité d'emballage	1 pièces

Raccordement électrique

Raccordement	Câble: 6 m, PVC; 3 x 0,34 mm²

Diagrammes et courbes

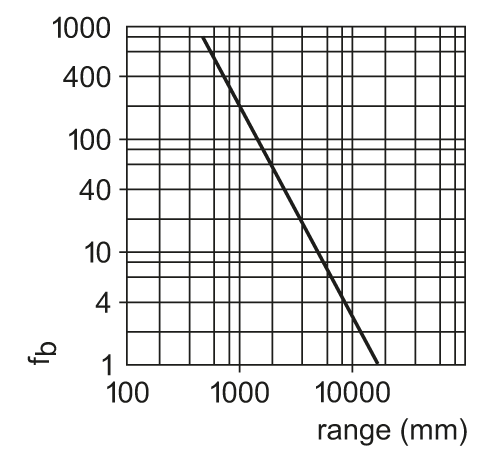

courbe capacité de réserve

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OG5108-00 — 06.03.2003 —
