OC5218

Système réflexion directe

OCV-CPKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Boîtier rectangulaire
Dimensions [mm] 49 x 15 x 42
Application
Principe de fonctionnement Système réflexion directe
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] < 30
Classe de protection II
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 660
Sorties
Technologie PNP
Fonction de sortie antivalent
Chute de tension max. sortie de commutation DC [V] 2,9
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100
Fréquence de commutation DC [Hz] 1500
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [mm] 35...100
Portée réglable oui
Diamètre max. du spot lumineux [mm] 5
Dimensions du spot lumineux valables pour pour la portée maximale
Conditions d'utilisation
Température ambiante [°C] -25...55
Indice de protection IP 67
Tests / homologations
CEM
EN 60947-5-2
Données mécaniques
Boîtier rectangulaire
Dimensions [mm] 49 x 15 x 42
Matières zamac
Matière lentille
PMMA
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
Fonction 1 x LED, jaune clignotante
Accessoires
Accessoires fournis
tournevis
Remarques
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Câble: 2 m, PVC; 4 x 0,5 mm²
Diagrammes et courbes

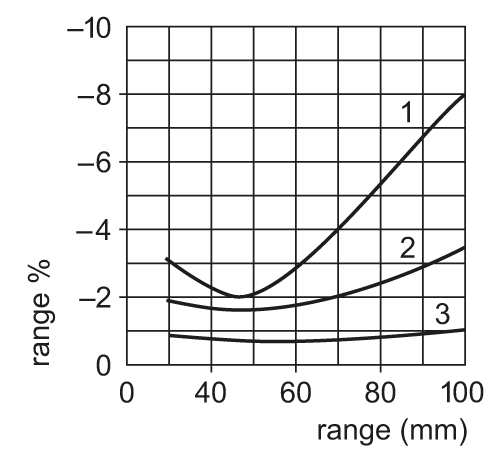

courbe de précision
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]
1 = objet noir (6 % rémission) , arrière-plan (blanc, rémission 90 %)
2 = objet gris (18 % rémission) , arrière-plan (blanc, rémission 90 %)
3 = objet blanc (90 % rémission) , arrière-plan (blanc, rémission 90 %)
Remarque : range % = réglage en % de la portée
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OC5218-00 — 06.03.2003 —
