Détecteur de niveau optique

Name: O1D300
Brand: ifm
SKU: O1D300
Price: 376.70 EUR

O1D300

O1DLF3KG/IO-LINK

Détecteur de niveau optique

O1D300

O1DLF3KG/IO-LINK

Mesure optique de niveau fiable avec une portée élevée de 9,8 m max.
Plage de mesure évolutive et fonction de fenêtre réglable
Deux sorties de commutation dont une programmable comme sortie analogique
Vaste gamme de composants pour un montage simple et un ajustage fin précis
Très bon rapport qualité-prix

Fiche technique complète au format PDF

Caractéristiques du produit

Classe de protection laser	2
Boîtier	rectangulaire

Données électriques

Tension d'alimentation [V]	18...30 DC; ("supply class 2" selon cULus)
Consommation [mA]	< 150
Classe de protection	III
Protection inversion de polarité	oui
Durée de vie typique [h]	50000
Principe de mesure	optique

Entrées/sorties

Nombre des entrées et sorties	Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1

Sorties

Nombre total de sorties	2
Technologie	PNP
Nombre des sorties TOR	2
Fonction de sortie	normalement ouvert / fermé; (programmable)
Courant max. par sortie [mA]	200
Nombre des sorties analogiques	1
Sortie analogique (courant) [mA]	4...20; (IEC 61131-2)
Charge maxi [Ω]	250
Sortie analogique (tension) [V]	0...10; (IEC 61131-2)
Résistance de charge min. [Ω]	5000
Protection courts-circuits	oui
Version protection courts-circuits	pulsé
Protection surcharges	oui

Zone de détection

Largeur max. du spot lumineux [mm]	15
Hauteur max. du spot lumineux [mm]	15
Dimensions du spot lumineux valables pour	10 m
Suppression de l'arrière-plan [m]	10...100

Etendue de mesure / plage de réglage

Etendue de mesure [m]	0,2...10; (papier blanc 200 x 200 mm rémission 90 %)
Fréquence d'échantillonnage [Hz]	1...33

Interfaces

Interface de communication

IO-Link

Type de transmission

COM2 (38,4 kBaud)

Révision IO-Link

1.1

Standard SDCI

IEC 61131-9

Profils

Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis

Mode SIO

oui

Type de port maître requis

Données process analogiques

Données process TOR

Temps de cycle de process min. [ms]

DeviceID supportés

Mode de fonctionnement	DeviceID
par défaut	813

Conditions d'utilisation

Température ambiante [°C]	-10...60
Indice de protection	IP 67

Tests / homologations

CEM

EN 60947-5-2

Classe de protection laser

Remarque protection laser

Attention:	lumière laser
Puissance:	<= 4,0 mW
Longueur d'onde:	650 nm
impulsion:	1,3 ns
Ne pas regarder le faisceau !
Eviter le contact avec la lumière laser.
Classe laser:	2
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007.

MTTF [Années]

107

Données mécaniques

Poids [g]	325,5
Boîtier	rectangulaire

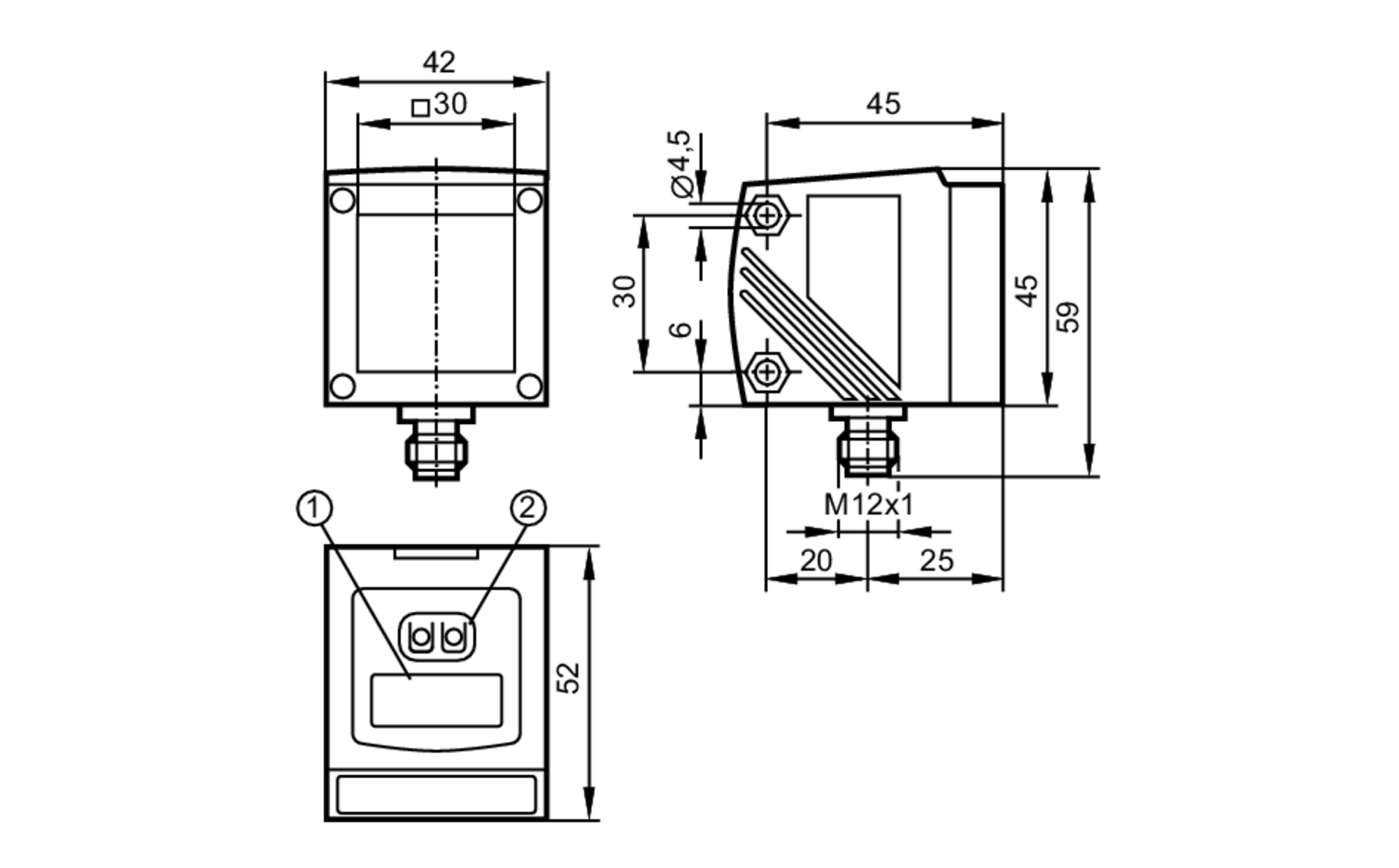

Dimensions [mm]	59 x 42 x 52
Matières	boîtier: zamac; vitre avant: verre; fenêtre LED: PC
Orientation de la lentille	détection latérale

Afficheurs / éléments de service

Indication

état de commutation	2 x LED, jaune
fonctionnement	LED, vert
Distance, programmation	affichage alphanumérique, 4 digits

Accessoires

Accessoires en option

Fenêtre de protection, E21133

Remarques

Tension d'alimentation "supply class 2" selon cULus

Unité d'emballage

1 pièces

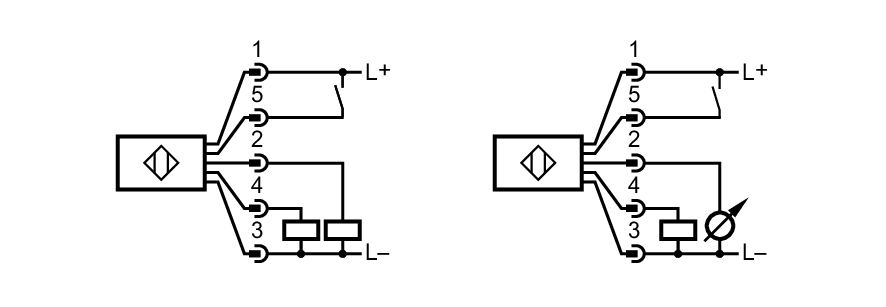

Raccordement électrique

Raccordement	Connecteur: 1 x M12; codage: A

Données supplémentaires

Paramètre	Plage de réglage	Réglage usine
Uni	cm, m, inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 [cm]	20,0...999,5	100,0
rP1 [cm]	20,0...999,5	80,0
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 [cm]	20,0...999,5	200,0
rP2 [cm]	20,0...999,5	180,0
ASP [cm]	20,0...999,5	0
AEP [cm]	20,0...999,5	979,5
dr1 [s]	0...0,1...5	0
dr2 [s]	0...0,1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
dFO [s]	0...0,1...5	0
EMP [cm]	20,0...999,5	20,0
cMEd [cm]	20,0...999,5	-
dIS	ON ; OFF	ON
mEAn [s]	OFF ; 1...60	OFF
rATE [Hz]	1...33	15

Répétabilité du seuil / Précision

	répétabilité des valeurs mesurées		Précision
	blanc (90 % rémission)	gris (18 % rémission)	blanc (90 % rémission)	gris (18 % rémission)
20,0...100,0 cm	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
100,0...200,0 cm	± 0,5 cm	± 0,8 cm	± 1,5 cm	± 1,8 cm
200,0...400,0 cm	± 1,6 cm	± 1,9 cm	± 2,5 cm	± 3,0 cm
400,0...600,0 cm	± 2,4 cm	± 3,3 cm	± 3,5 cm	± 4,5 cm
600,0...1000,0 cm	± 5,0 cm		± 6,5 cm

Fréquence d'échantillonnage	15Hz
Lumière parasite sur l'objet	< 40 klx

Répétabilité du seuil / Précision

	répétabilité des valeurs mesurées		Précision
	blanc (90 % rémission)	gris (18 % rémission)	blanc (90 % rémission)	gris (18 % rémission)
20,0...200,0 cm	± 1,4 cm	± 1,4 cm	± 2,4 cm	± 2,4 cm
200,0...400,0 cm	± 2,5 cm	± 3,0 cm	± 3,5 cm	± 4,0 cm
400,0...600,0 cm	± 3,1 cm	± 4,5 cm	± 4,1 cm	± 5,5 cm
600,0...1000,0 cm	± 6,0 cm		± 7,0 cm

Fréquence d'échantillonnage	15Hz
Lumière parasite sur l'objet	40...100 klx

Répétabilité du seuil / Précision

	répétabilité des valeurs mesurées		Précision
	blanc (90 % rémission)	gris (18 % rémission)	blanc (90 % rémission)	gris (18 % rémission)
20,0...100,0 cm	± 0,4 cm	± 0,45 cm	± 1,4 cm	± 1,5 cm
100,0...200,0 cm	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
200,0...400,0 cm	± 1,35 cm	± 1,4 cm	± 2,3 cm	± 2,4 cm
400,0...600,0 cm	± 1,9 cm	± 2,1 cm	± 2,9 cm	± 3,1 cm
600,0...1000,0 cm	± 3,7 cm		± 4,7 cm

Fréquence d'échantillonnage	1 Hz
Lumière parasite sur l'objet	< 40 klx

Répétabilité du seuil / Précision

	répétabilité des valeurs mesurées		Précision
	blanc (90 % rémission)	gris (18 % rémission)	blanc (90 % rémission)	gris (18 % rémission)
20,0...200,0 cm	± 1,0 cm	± 1,0 cm	± 2,0 cm	± 2,0 cm
200,0...400,0 cm	± 1,8 cm	± 1,9 cm	± 2,8 cm	± 2,9 cm
400,0...600,0 cm	± 2,3 cm	± 2,7 cm	± 3,3 cm	± 3,7 cm
600,0...1000,0 cm	± 3,8 cm		± 4,8 cm

Fréquence d'échantillonnage	1 Hz
Lumière parasite sur l'objet	40...100 klx
Portée objet noir (rémission 6 %)	<= 4000 mm
Les valeurs sont valables pour les conditions suivantes :
conditions ambiantes constantes	23 °C / 960 hPa
temps de mise sous tension minimum en minutes	10

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — O1D300-05 — 13.04.2023 —
