MX5004

Capteur de vitesse

MXD41,7 ANOG/H/AMP

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Détection sans contact de roues dentées métalliques
  • Pour des fréquences de commutation très élevées de 15 000 Hz max.
  • Détection précise de la roue dentée
  • Large plage de température de fonctionnement
  • Montage rapide par brides
  • ce
  • eac
Téléchargement
Technische Details
Caractéristiques du produit
Technologie NPN
Portée [mm] 1,7; (L'utilisation de roues dentées avec l'autre module influence la portée et la relation des phases.)
Dimensions [mm] Ø 15 / L = 61
Données électriques
Tension d'alimentation [V] 7...30 DC
Consommation [mA] < 30
Classe de protection III
Protection inversion de polarité non
Sorties
Technologie NPN
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 50
Fréquence de commutation DC [Hz] 1...15000
Protection courts-circuits non
Zone de détection
Portée [mm] 1,7; (L'utilisation de roues dentées avec l'autre module influence la portée et la relation des phases.)
Portée de travail [mm] 1
Conditions d'utilisation
Température ambiante [°C] -32...140
Température ambiante [°C] 125
Remarque sur la température ambiante
pour la zone connecteur
Indice de protection IP 67; IP 69K; (connecteur: IP 54)
Tests / homologations
CEM
EN 61000-4-2 4 kV CD / 8 kV AD
EN 61000-4-3 rayonnement HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 parasites HF conduits par le câble 10 V
EN 61000-4-8 30 A/m
Tenue aux chocs
DIN EN 60068-2-27 30 g 11 ms demi-sinusoïdal ; 3 chocs dans chaque direction des 3 axes des coordonnées
Essai au brouillard salin
EN 60068/2-11 96 h 5 % NaCl bei 25 °C
Données mécaniques
Poids [g] 24,6
Dimensions [mm] Ø 15 / L = 61
Matières Connecteur femelle: laiton; boîtier: PA; Joint torique: FKM
Couple de serrage [Nm] 7
Module de denture [mm] 1,25
Remarques
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x AMP-Junior Timer (282 192-1)
Diagrammes et courbes

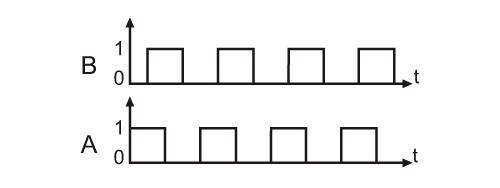

Signaux de commutation
déphasage 90° +/- 20°
taux d’impulsion 50 % +/- 10 %
L'utilisation de roues dentées avec l'autre module influence la portée et la relation des phases.
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — MX5004-01 — 07.05.2014 —
