- E20738

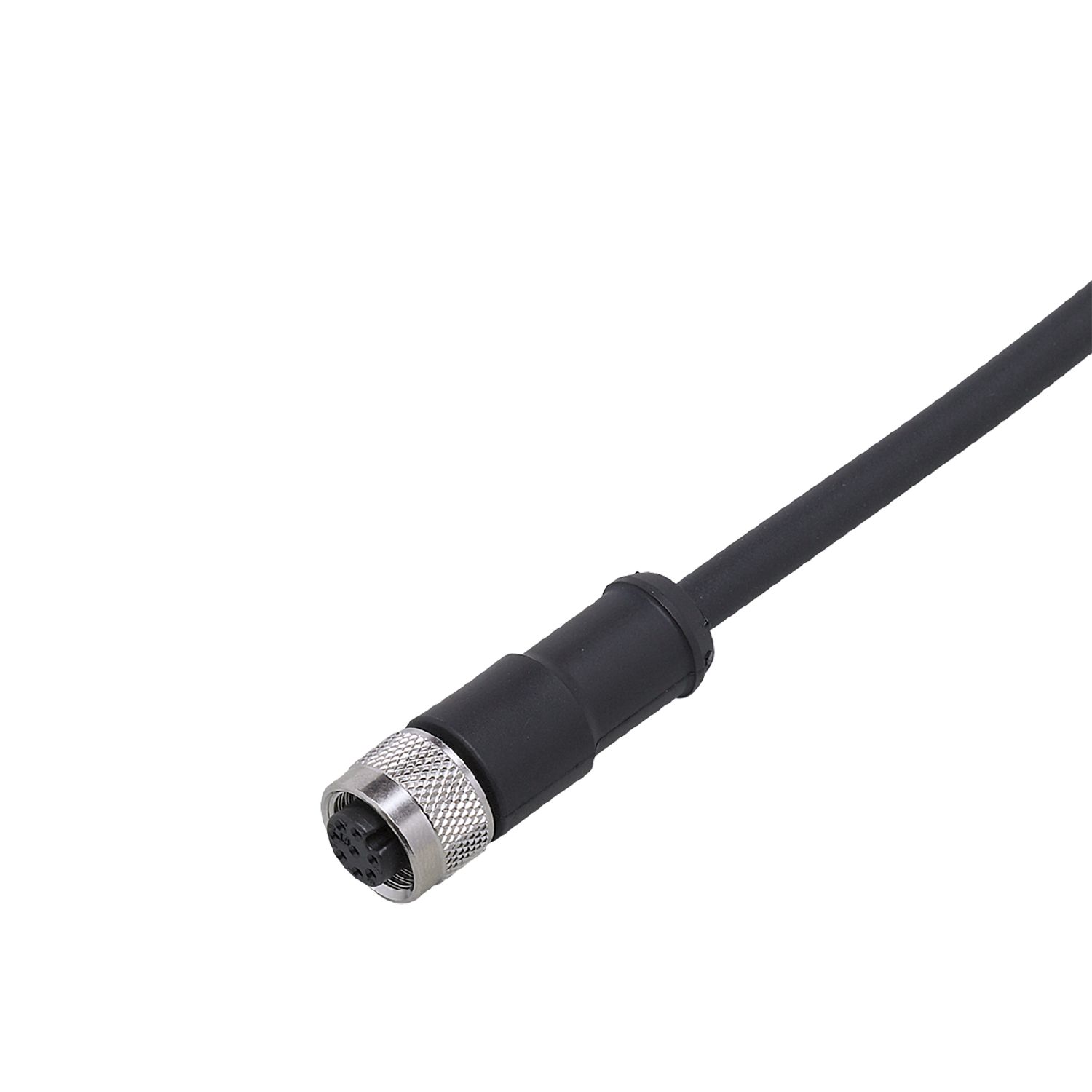

Câble avec prise femelle
E20738
ADOGH080MSS0002B08
Câble avec prise femelle
E20738
ADOGH080MSS0002B08
- Raccordement 8 pôles
- Indice de protection élevé adapté aux exigences dans les environnements industriels sévères
- Transmission fiable des signaux de capteur
- Large plage de température de fonctionnement
Application
| Caractéristique spécifique | câble blindé |
|---|
Données électriques
| Tension d'alimentation [V] | < 60 AC/DC |
|---|
Conditions d'utilisation
| Température ambiante [°C] | -25...85 |
|---|---|
| Indice de protection | IP 67 |
Données mécaniques
| Poids [g] | 125,5 |
|---|---|
| Dimensions [mm] | 14,5 x 14,5 x 43,9 |
| Matières | TPU |
| Matière du corps | TPU |
| Matière écrou moleté | zamac, nickelé |
Remarques
| Unité d'emballage | 1 pièces |
|---|
Raccordement électrique
| Câble: 2 m, PUR, noir, blindé; 7 x 0,25 mm² (14 x Ø 0,15 mm ) |
Raccordement électrique - Connecteur femelle
| Raccordement | Connecteur: 1 x M12, droit; codage: A; Corps: TPU; Verrouillage: zamac, nickelé |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — E20738-01 — 16.06.2010 —
E20738 –
ADOGH080MSS0002B08
Raccordement électrique
Câble: 2 m, PUR, noir, blindé; 7 x 0,25 mm² (14 x Ø 0,15 mm )
Raccordement électrique - Connecteur femelle
Connecteur: 1 x M12, droit; codage: A; Corps: TPU; Verrouillage: zamac, nickelé
Raccordement
- Couleurs selon DIN 47100
- Couleurs des fils conducteurs :
- BN =
- brun
- BU =
- bleu
- GN =
- vert
- GY =
- gris
- PK =
- rose
- WH =
- blanc
- YE =
- jaune
- screen =
- blindage
