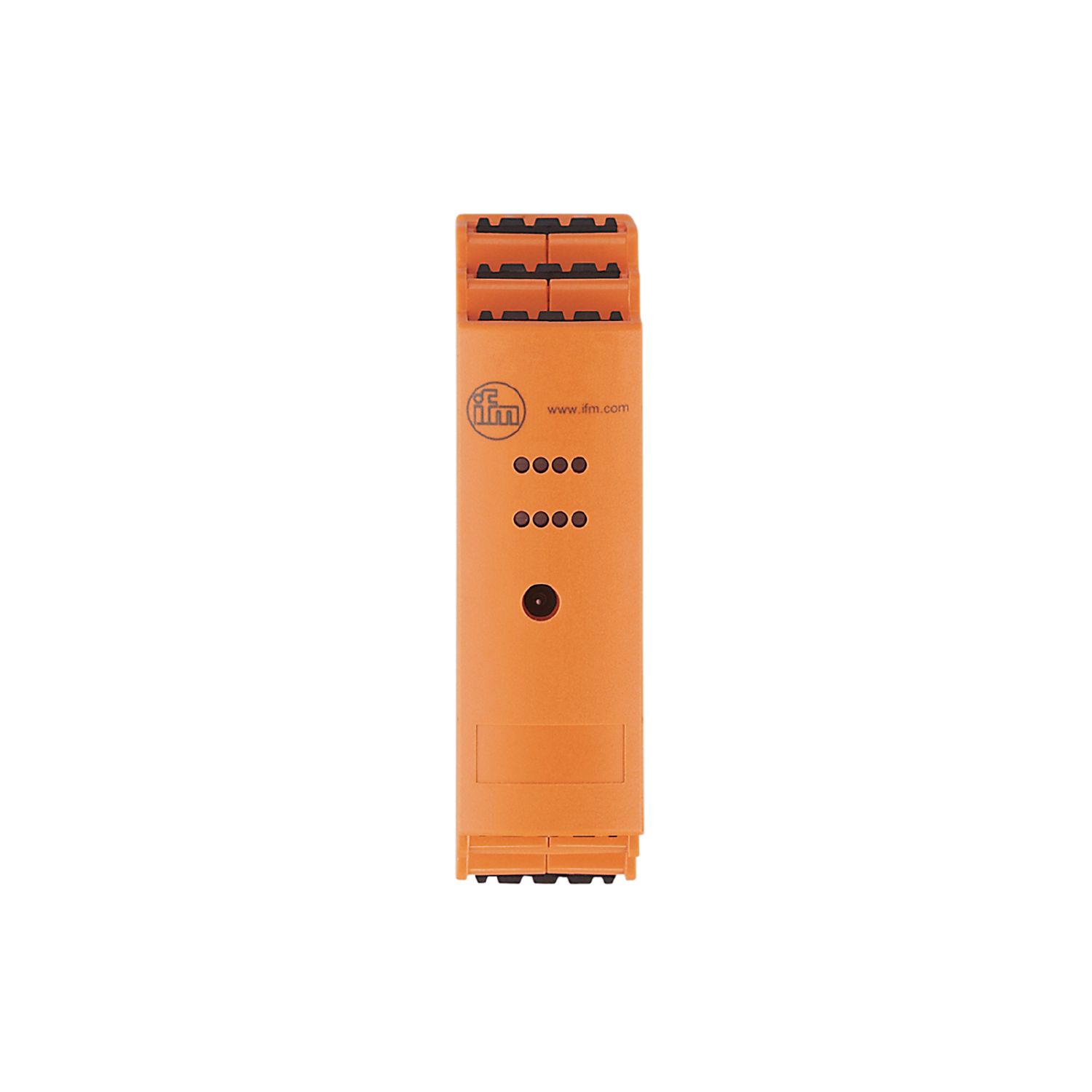

AC3210

Module d'armoire AS-Interface

Name: AC3210
Brand: ifm
SKU: AC3210
Price: 391.60 EUR

AC3210

SmartL25 4 AI (C) C IP20

Module d'armoire AS-Interface

AC3210

SmartL25 4 AI (C) C IP20

Pour l'utilisation dans des armoires électriques
Câblage rapide et facile à l'aide des cages à ressort
Boîtier particulièrement peu encombrant
Bornes doubles pour effectuer un passage de la tension d'alimentation
LED à haute luminosité pour afficher la disponibilité, l'état de commutation et la fonction

Application

Application	mise en armoire

Données électriques

Tension d'alimentation [V]	26,5...31,6 DC
Consommation [mA]	10...53; (Alimentation externe)
Consommation max. via AS-i [mA]	53; (avec alimentation externe: 28 mA)
Protection inversion de polarité	oui
Courant de sortie total [A]	0,5; (avec alimentation externe; sans alimentation externe: 100 mA)
Alimentation en tension supplémentaire [V]	20...30 DC; (AUX)
Alimentation en tension supplémentaire	facultatif

Entrées/sorties

Nombre des entrées et sorties	Nombre des entrées analogiques: 4

Entrées

Alimentation capteurs, entrées	AS-i / AUX
Courant max. total des entrées [mA]	100
Nombre des entrées analogiques	4
Entrée analogique (courant) [mA]	4...20
Entrées analogiques protégées contre les courts-circuits	non
Résolution entrée analogique	16 (1 bit = 1 µA)

Conditions d'utilisation

Température ambiante [°C]	-25...70
Température de stockage [°C]	-25...75
Humidité relative de l'air max. [%]	90; (sans condensation)
Altitude max. au-dessus du niveau de la mer [m]	2000
Indice de protection	IP 20
Protection bornes	IP 20
Degré de pollution	2

Tests / homologations

CEM

EN 61000-6-2
EN 61000-6-4

Classification AS-i

Version AS-i	2.11; 3.0
Adressage AS-i	Prise d'adressage
Mode d’adressage étendu	non
Profil maître AS-i	M3; M4
Profil AS-i	S-7.3.E
Configuration E/S AS-i [hex]	7
Code ID AS-i [hex]	3.E

Données mécaniques

Poids [g]	199
Type de montage	Montage sur rail DIN
Matières	PC-GF20

Afficheurs / éléments de service

Indication

fonctionnement	LED, vert Tension AS-i / 24 V AUX
erreurs	LED, rouge
Fonction	LED, jaune voies 1...4

Accessoires

Fourniture

bornier débrochable

Remarques

Unité d'emballage	1 pièces

Raccordement électrique

Raccordement	borniers: 4 x ; En pas de: 5,0 mm

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — AC3210-00 — 15.05.2019 —
