Beschleunigungssensor
VSM101
VIBRATION SENSOR
Beschleunigungssensor
VSM101
VIBRATION SENSOR
- Für die zuverlässige Schwingungserfassung in 3 Messachsen (x, y und z) an Maschinen und Anlagen
- Zum Anschluss an eine Diagnoseelektronik für Schwingungssensoren
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Kompaktes und robustes Edelstahlgehäuse mit hoher mechanischer Überlastfestigkeit
- Universell verwendbar dank IEPE-Schnittstelle
Produktmerkmale
| Messbereich Schwingung [g] | -40...40 |
|---|---|
| Frequenzbereich [Hz] | 0...4500 |
| Messprinzip | kapazitiv |
Einsatzbereich
| Besondere Eigenschaft | Schleppketteneignung |
|---|
Elektrische Daten
| Biasspannung DC [V] | 13...16 |
|---|---|
| Betriebsstrom [mA] | 4...6 |
| Min. Isolationswiderstand [MΩ] | 100; (500 V DC) |
| Schutzklasse | III |
| Verpolungsfest | ja |
| Sensorart | Mikroelektromechanisches System (MEMS) |
Mess-/Einstellbereich
| Messbereich Schwingung [g] | -40...40 |
|---|---|
| Frequenzbereich [Hz] | 0...4500 |
| Messprinzip | kapazitiv |
| Max. Querempfindlichkeit [%] | 5 |
| Anzahl Messachsen | 3 |
Genauigkeit / Abweichungen
| Genauigkeit | 0...3 kHz: +/- 10 % 3...4,5 kHz: 3 dB |
|---|---|
| Messempfindlichkeit | 100 mV/g |
| Linearitätsabweichung [% der Spanne] | 2 |
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -30...85 |
|---|---|
| Lagertemperatur [°C] | -30...100 |
| Schutzart | IP 67; IP 68; IP 69K |
Zulassungen / Prüfungen
| EMV |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Schockfestigkeit |
|
||||||||||
| Vibrationsfestigkeit |
|
||||||||||
| MTTF [Jahre] | 529 | ||||||||||
| UL-Zulassung |
|
Mechanische Daten
| Gewicht [g] | 187,2 | ||||
|---|---|---|---|---|---|
| Montageart | Montageschraube | ||||

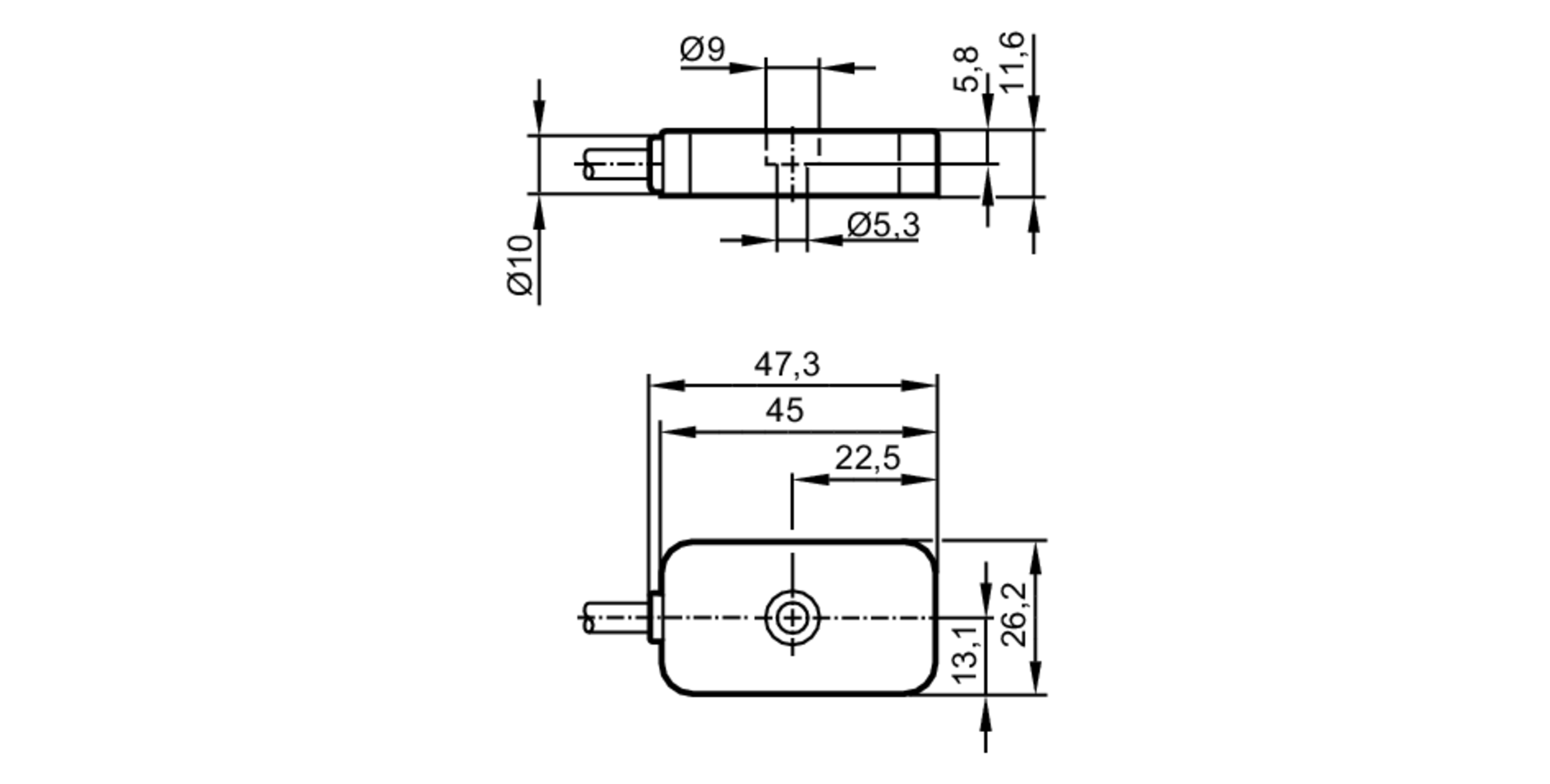

| Abmessungen [mm] | 26,2 x 47,3 x 11,6 | ||||
| Werkstoffe | Gehäuse: 1.4404 (Edelstahl/444) | ||||
| Anzugsdrehmoment [Nm] | 3,5 | ||||
| Schleppketteneignung | ja | ||||
| Schleppketteneignung |
|
Zubehör
| Lieferumfang |
|
|---|
Bemerkungen
| Verpackungseinheit | 1 Stück |
|---|
Elektrischer Anschluss
| Kabel: 3 m, PUR, Ø 4,9 mm; Max. Leitungslänge: 250 m; Schirm (am Gehäuse aufgelegt); 5 x 0,14 mm² |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — VSM101-00 — 22.10.2019 —
VSM101 –
VIBRATION SENSOR
Elektrischer Anschluss
Kabel: 3 m, PUR, Ø 4,9 mm; Max. Leitungslänge: 250 m; Schirm (am Gehäuse aufgelegt); 5 x 0,14 mm²
- braun IEPE X
- weiß IEPE Z
- blau GND
- schwarz Selbsttest
- grau IEPE Y
- gelb Schirm
