Diagnoseelektronik für Schwingungssensoren

VSE002

DIAGNOSTIC ELECTRONICS

Diagnoseelektronik für Schwingungssensoren

VSE002

DIAGNOSTIC ELECTRONICS

  • Für die zuverlässige Schwingungsüberwachung von Maschinen und Anlagen
  • Zustandsorientierte Instandhaltung dank Überwachung von Unwucht, Wälzlager- oder Getriebezustand
  • Dynamische Eingänge zur gleichzeitigen Erfassung von bis zu vier Schwingungssensoren
  • Zwei Schaltausgänge für Voralarm und Hauptalarm
  • Analogeingänge zur Überwachung weiterer physikalischer Messgrößen
  • ce
  • ukca
  • cul
Produktmerkmale
Frequenzbereich [Hz] 0,1...12000
Kommunikationsschnittstelle Ethernet
Einsatzbereich
Ausführung Parametrierbar über PC-Software VES004
Applikation kontinuierliche Schwingungsüberwachung
Elektrische Daten
Betriebsspannungstoleranz [%] 20
Betriebsspannung [V] 24 DC; (bei Verwendung des IEPE-Eingangs: 24 V + 20%; IEPE = Integrated Electronics Piezo Electric)
Stromaufnahme [mA] 200; ((24 V DC))
Schutzklasse III
Ein-/Ausgänge
Gesamtzahl der Ein- und Ausgänge 8; (konfigurierbar)
Anzahl der Ein- und Ausgänge Anzahl der analogen Eingänge: 2; Anzahl der dynamischen Eingänge: 4; Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
Eingänge
Gesamtzahl Eingänge 6
Anzahl der analogen Eingänge 2
Analogeingang Strom [mA] 4...20
Auflösung Analogeingang 12
Anzahl der dynamischen Eingänge 4
Dynamischer Eingang - Signal 0...10 mA / IEPE / 4...20 mA
Dynamischer Eingang - Auflösung [bit] 16
Dynamischer Eingang - Frequenzbereich [Hz] 0,1...12000
Dynamischer Eingang - Samplingrate [kSamples] 100
Ausgänge
Gesamtzahl Ausgänge 2
Ausgangssignal Schaltsignal; Analogsignal
Elektrische Ausführung PNP
Anzahl der digitalen Ausgänge 2; (konfigurierbar)
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Anzahl der analogen Ausgänge 1; (konfigurierbar)
Analogausgang Strom [mA] 4...20
Max. Bürde [Ω] 500
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Mess-/Einstellbereich
Frequenzbereich [Hz] 0,1...12000
Schnittstellen
Kommunikationsschnittstelle Ethernet
Übertragungsrate 10 MBaud; 100 MBaud
Protokoll TCP/IP
Umgebungsbedingungen
Umgebungstemperatur [°C] 0...70
Lagertemperatur [°C] 0...70
Schutzart IP 20
Zulassungen / Prüfungen
EMV
EN IEC 61000-6-2
EN IEC 61000-6-4
MTTF [Jahre] 101
UL-Zulassung
Ta 70 °C
Enclosure type Type 1
Spannungsversorgung Limited Voltage/Current (Marking Class 2)
Mechanische Daten
Gewicht [g] 323,1
Gehäuse Kunststoffgehäuse
Montageart Tragschiene; (TH35/EN60715)

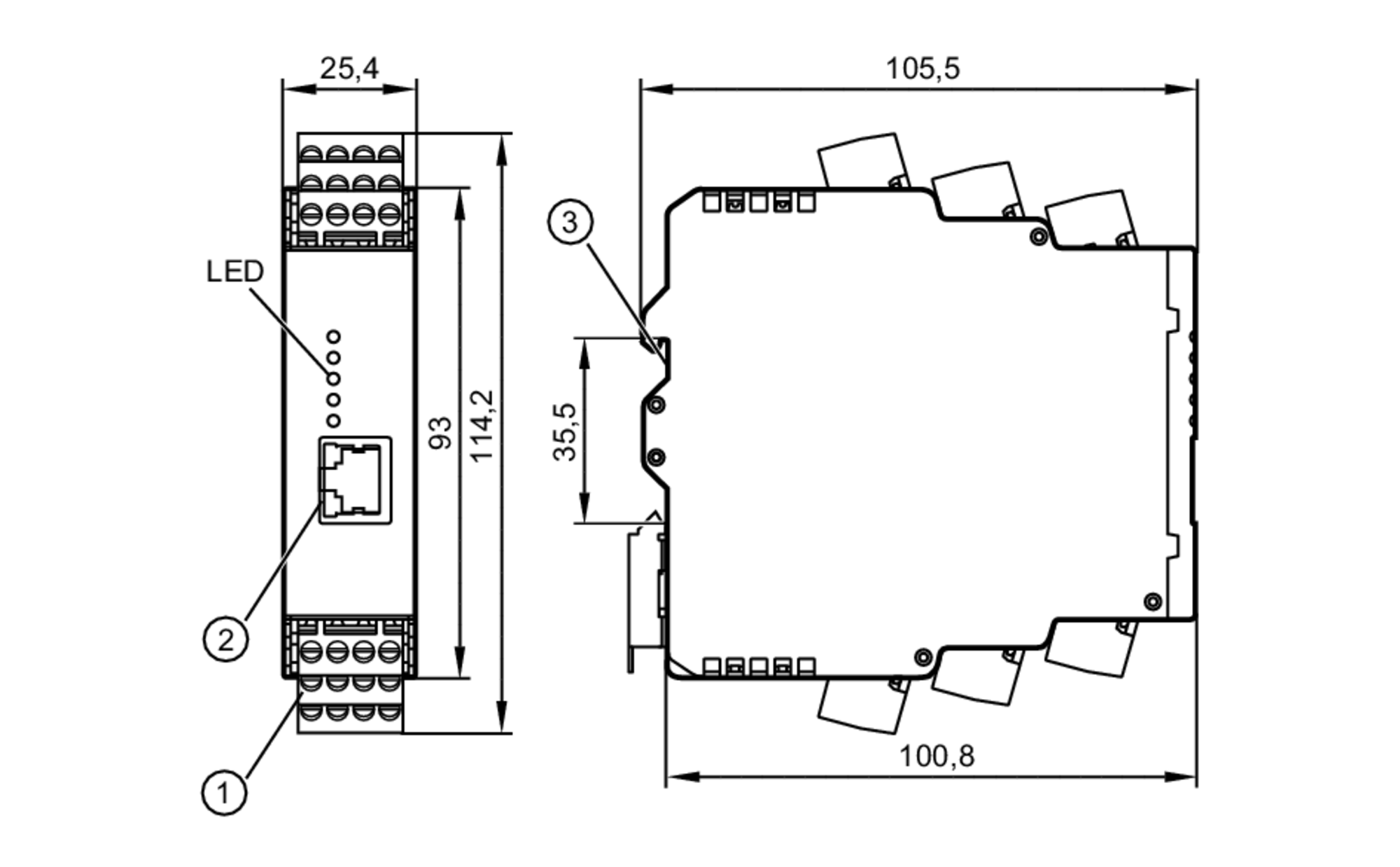

Abmessungen [mm] 100 x 25,4 x 103,4
Werkstoffe PA
Datenspeicher
Historienspeicher ja
Datenspeicher gepuffert ja
Ausführung Datenspeicher Ringspeicher; FIFO
Echtzeituhr ja
Speicherort intern
Speicherintervall min. 1 min
Speichergröße 881664 Datensätze
Zubehör
Zubehör optional
Gekreuztes Ethernet-Patchkabel für die Direktverbindung zum PC
Bemerkungen
Verpackungseinheit 1 Stück

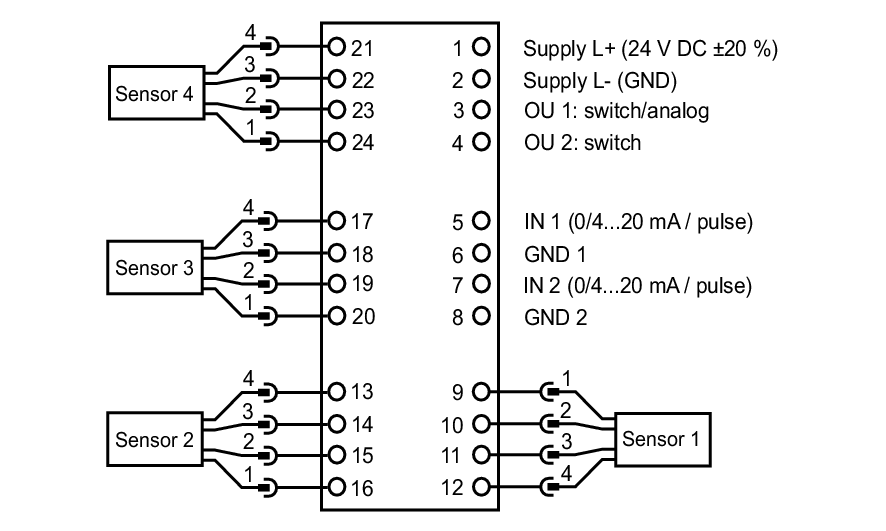

Elektrischer Anschluss
Anschluss COMBICON: ; Max. Leitungslänge: 250 m
