- SV7204
Produktmerkmale
Anzahl der Ein- und Ausgänge | Anzahl der analogen Ausgänge: 2 | ||
---|---|---|---|
Messbereich |
|
||
Prozessanschluss | Gewindeanschluss G 3/4 Innengewinde DN20 |
Einsatzbereich
Besondere Eigenschaft | Vergoldete Kontakte | |
---|---|---|
Applikation | für den industriellen Einsatz | |
Medien | Wasser; Glykol-Lösungen; Kühlschmiermittel | |
Mediumtemperatur [°C] | -10...90 | |
Druckfestigkeit [bar] | 12 | |
Druckfestigkeit [MPa] | 1,2 | |
Hinweis zur Druckfestigkeit |
|
|
MAWP bei Applikationen gemäß CRN [bar] | 4,3 |
Elektrische Daten
Betriebsspannung [V] | 18...30 DC |
---|---|
Stromaufnahme [mA] | < 30 |
Min. Isolationswiderstand [MΩ] | 100; (500 V DC) |
Schutzklasse | III |
Verpolungsschutz | ja |
Bereitschaftsverzögerungszeit [s] | < 3 |
Messprinzip | Vortex |
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge | Anzahl der analogen Ausgänge: 2 |
---|
Ausgänge
Gesamtzahl Ausgänge | 2 |
---|---|
Ausgangssignal | Analogsignal |
Anzahl der analogen Ausgänge | 2 |
Analogausgang Strom [mA] | 4...20 |
Max. Bürde [Ω] | 500 |
Kurzschlussschutz | ja |
Überlastfest | ja |
Mess-/Einstellbereich
Messbereich |
|
||
---|---|---|---|
Anzeigebereich |
|
||
Auflösung |
|
||
Analogstartpunkt ASP |
|
||
Analogendpunkt AEP |
|
||
Schrittweite |
|
||
Messdynamik | 1:20 |
Messbereich [°C] | -10...90 |
---|---|
Anzeigebereich [°C] | -30...110 |
Auflösung [°C] | 0,5 |
Analogstartpunkt [°C] | -10...70 |
Analogendpunkt [°C] | 10...90 |
In Schritten von [°C] | 0,5 |
Genauigkeit / Abweichungen
Genauigkeit (im Messbereich) | ± 2 % MEW; (Wasser) |
---|---|
Wiederholgenauigkeit | ± 0,5 % MEW |
Genauigkeit [K] | ± 1 |
---|
Reaktionszeiten
Ansprechzeit [s] | 1; (dAP = 0) |
---|---|
Dämpfung Prozesswert dAP [s] | 0...5 |
Ansprechdynamik T05 / T09 [s] | T09 = 6 |
---|
Software / Programmierung
Parametriermöglichkeiten | Dämpfung Analogausgang dAA; Anzeigeeinheit |
---|
Umgebungsbedingungen
Umgebungstemperatur [°C] | 0...60 | ||
---|---|---|---|
Hinweis zur Umgebungstemperatur |
|
||
Lagertemperatur [°C] | -20...80 | ||
Schutzart | IP 65; IP 67 |
Zulassungen / Prüfungen
EMV |
|
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CPA-Zulassung |
|
||||||||||||
Schockfestigkeit |
|
||||||||||||
Vibrationsfestigkeit |
|
||||||||||||
MTTF [Jahre] | 342 | ||||||||||||
UL-Zulassung |
|
||||||||||||
Druckgeräterichtlinie | Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage |
Mechanische Daten
Gewicht [g] | 483,5 |
---|---|
Gehäuse | Quaderförmig |
Abmessungen [mm] | 135 x 45 x 72 |
Werkstoffe | 1.4404 (Edelstahl / 316L); PC; PBT+PC-GF30; PPS; TPE-U |
Werkstoffe in Kontakt mit dem Medium | 1.4404 (Edelstahl / 316L); ETFE; PA 6T; PPS; FKM |
Anzugsdrehmoment [Nm] | 30 |
Prozessanschluss | Gewindeanschluss G 3/4 Innengewinde DN20 |
Bemerkungen
Bemerkungen |
|
||
---|---|---|---|
Verpackungseinheit | 1 Stück |
Elektrischer Anschluss
Anschluss | Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet |
---|
Diagramme und Kurven

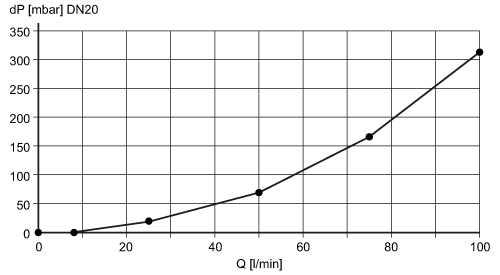

Druckverlust
|
|
---|
Druckfestigkeit (bar)
|
|
---|
