| Einsatzbereich |
| Applikation |
für den industriellen Einsatz |
| Medien |
Wasser |
| Mediumtemperatur [°C] |
-10...90 |
| Druckfestigkeit [bar] |
12 |
| Hinweis zur Druckfestigkeit |
|
| Elektrische Daten |
| Betriebsspannung [V] |
18...30 DC |
| Stromaufnahme [mA] |
< 30 |
| Min. Isolationswiderstand [MΩ] |
100; (500 V DC) |
| Schutzklasse |
III |
| Verpolungsschutz |
ja |
| Bereitschaftsverzögerungszeit [s] |
< 3 |
| Ein-/Ausgänge |
| Anzahl der Ein- und Ausgänge |
Anzahl der analogen Ausgänge: 2 |
| Ausgänge |
| Gesamtzahl Ausgänge |
2 |
| Ausgangssignal |
Analogsignal |
| Anzahl der analogen Ausgänge |
2 |
| Analogausgang Strom [mA] |
4...20 |
| Max. Bürde [Ω] |
500 |
| Kurzschlussschutz |
ja |
| Überlastfest |
ja |
| Mess-/Einstellbereich |
| Messbereich |
| 2...40 l/min |
0,12...2,4 m³/h |
|
| Anzeigebereich |
| 0...48 l/min |
0...2,88 m³/h |
|
| Auflösung |
|
| Analogstartpunkt ASP |
| 0...32 l/min |
0...1,92 m³/h |
|
| Analogendpunkt AEP |
| 8...40 l/min |
0,48...2,4 m³/h |
|
| Schrittweite |
|
| Messdynamik |
1:20 |
| Temperaturüberwachung |
| Messbereich [°C] |
-10...90 |
| Anzeigebereich [°C] |
-30...110 |
| Auflösung [°C] |
0,5 |
| Analogstartpunkt [°C] |
-10...70 |
| Analogendpunkt [°C] |
10...90 |
| In Schritten von [°C] |
0,5 |
| Genauigkeit / Abweichungen |
| Strömungsüberwachung |
| Genauigkeit (im Messbereich) |
± 2 % MEW |
| Wiederholgenauigkeit |
± 0,5 % MEW |
| Temperaturüberwachung |
| Genauigkeit [K] |
± 1 |
| Reaktionszeiten |
| Strömungsüberwachung |
| Ansprechzeit [s] |
1; (dAP = 0) |
| Dämpfung Schaltausgang dAP [s] |
0...5 |
| Temperaturüberwachung |
| Ansprechdynamik T05 / T09 [s] |
T09 = 6 |
| Software / Programmierung |
| Parametriermöglichkeiten |
Dämpfung Analogausgang dAA; Anzeigeeinheit |
| Umgebungsbedingungen |
| Umgebungstemperatur [°C] |
0...60 |
| Hinweis zur Umgebungstemperatur |
| Mediumtemperatur < 80 °C |
| Mediumtemperatur < 90 °C: 0...50 °C |
|
| Lagertemperatur [°C] |
-20...80 |
| Schutzart |
IP 65; IP 67 |
| Zulassungen / Prüfungen |
| EMV |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Schockfestigkeit |
| DIN EN 60068-2-27 |
5 g (11 ms) |
|
| Vibrationsfestigkeit |
| DIN EN 60068-2-6 |
mit Wasser / 10...50 Hz 1 mm |
|
mit Wasser / 50...2000 Hz 2 g |
|
| MTTF [Jahre] |
342 |
| UL-Zulassung |
|
| Druckgeräterichtlinie |
Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage |
| Mechanische Daten |
| Gewicht [g] |
439 |
| Werkstoffe |
1.4404 (Edelstahl / 316L); PC; PBT+PC-GF30; PPS; TPE-U |
| Werkstoffe in Kontakt mit dem Medium |
1.4404 (Edelstahl / 316L); ETFE; PA 6T; PPS; FKM |
| Anzugsdrehmoment [Nm] |
30 |
| Prozessanschluss |
Gewindeanschluss Rc 1/2 Innengewinde DN10 |
| Bemerkungen |
| Bemerkungen |
| MW = Messwert |
| MEW = Messbereichsendwert |
|
| Verpackungseinheit |
1 Stück |
| Elektrischer Anschluss |
| Anschluss |
Steckverbindung: 1 x M12; Kontakte: vergoldet |
| Diagramme und Kurven |

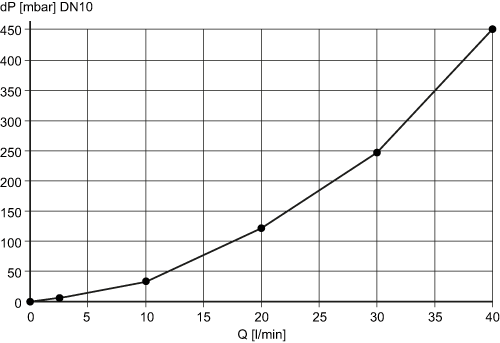

| Druckverlust |
|
dP
|
Druckverlust |
|
Q
|
Durchflussmenge |
|
| Druckfestigkeit (bar) |
|
