Produktmerkmale
Auflösung |
1...10000; (parametrierbar; Werkseinstellung: 1024) Striche |
Kommunikationsschnittstelle |
IO-Link |
Wellenausführung |
Vollwelle |
Wellendurchmesser [mm] |
10 |
Einsatzbereich
Funktionsprinzip |
Inkremental |
Abtastsystem |
magnetisch |
Applikation |
Drehgeber; Drehzahlwächter; Zähler |
Elektrische Daten
Betriebsspannung [V] |
4,75...30 DC |
Stromaufnahme [mA] |
< 350 |
Schutzklasse |
III |
Verpolungsschutz |
ja |
Max. Drehzahl elektrisch [U/min] |
12000 |
Ausgänge
Elektrische Ausführung |
HTL/TTL |
Schaltfrequenz [kHz] |
1000 |
Werkseinstellung |
Ausgangsfunktion: HTL (50 mA) |
|
Kurzschlussschutz |
ja |
Phasenversatz A und B [°] |
90 |
Mess-/Einstellbereich
Auflösung |
1...10000; (parametrierbar; Werkseinstellung: 1024) Striche |
Drehzahlwächter
Schaltpunkt SP |
-9994...9999 U/min |
-166,6...166,7 Hz |
|
Rückschaltpunkt rP |
-9999...9994 U/min |
-166,7...166,6 Hz |
|
Zähler
Vorwahlpunkt |
1...9999 |
Genauigkeit / Abweichungen
Software / Programmierung
Parametriermöglichkeiten |
Drehgeber; Auflösung; Drehrichtung; HTL; TTL; Drehzahlwächter; Auflösung |
Schnittstellen
Kommunikationsschnittstelle |
IO-Link |
Übertragungstyp |
COM2 (38,4 kBaud) |
IO-Link Revision |
1.1 |
SIO-Mode |
ja |
Min. Prozesszykluszeit [ms] |
2,3 |
Umgebungsbedingungen
Umgebungstemperatur [°C] |
-40...85 |
Lagertemperatur [°C] |
-40...85 |
Max. zulässige relative Luftfeuchtigkeit [%] |
95; (Betauung nicht zulässig) |
Schutzart |
IP 65; (Gehäuseseitig: IP 67; Wellenseitig: IP 64) |
Zulassungen / Prüfungen
Schockfestigkeit |
|
Vibrationsfestigkeit |
|
MTTF [Jahre] |
218 |
Mechanische Daten
Gewicht [g] |
429 |
Abmessungen [mm] |
Ø 58 / L = 80,2 |
Werkstoffe |
Flansch: Aluminium; Gehäuse: 1.4521 (Edelstahl / 444); Displayfenster: PEI |
Max. Drehzahl mechanisch [U/min] |
12000 |
Max. Anfangsdrehmoment [Nm] |
1 |
Bezugstemperatur Drehmoment [°C] |
20 |
Wellenausführung |
Vollwelle |
Wellendurchmesser [mm] |
10 |
Wellenwerkstoff |
|
Max. Wellenbelastung axial am Wellenende [N] |
40 |
Max. Wellenbelastung radial am Wellenende [N] |
60 |
Befestigungsflansch |
Klemmflansch |
Anzeigen / Bedienelemente
Anzeige |
|
10-Segment-Anzeige, rot / grün 4-stellig parametrierbar |
|
2 x LED, gelb |
|
5 x LED, grün |
|
Elektrischer Anschluss
IO-Link |
Steckverbindung: 1 x M12, radial, auch axial verwendbar; Codierung: A; Griffkörper: 1.4401 (Edelstahl / 316); Max. Leitungslänge: 100 m; (IO-Link: max. 20 m) |

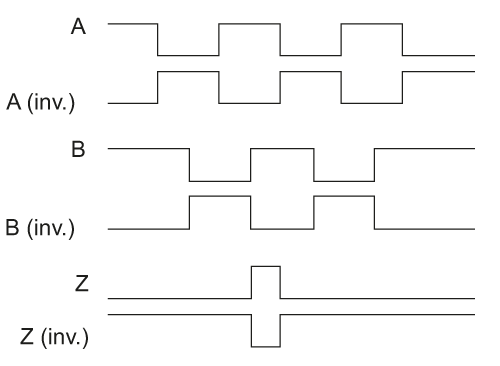

Diagramme und Kurven
|
|
Drehrichtung im Uhrzeigersinn (auf die Welle gesehen) |
|
