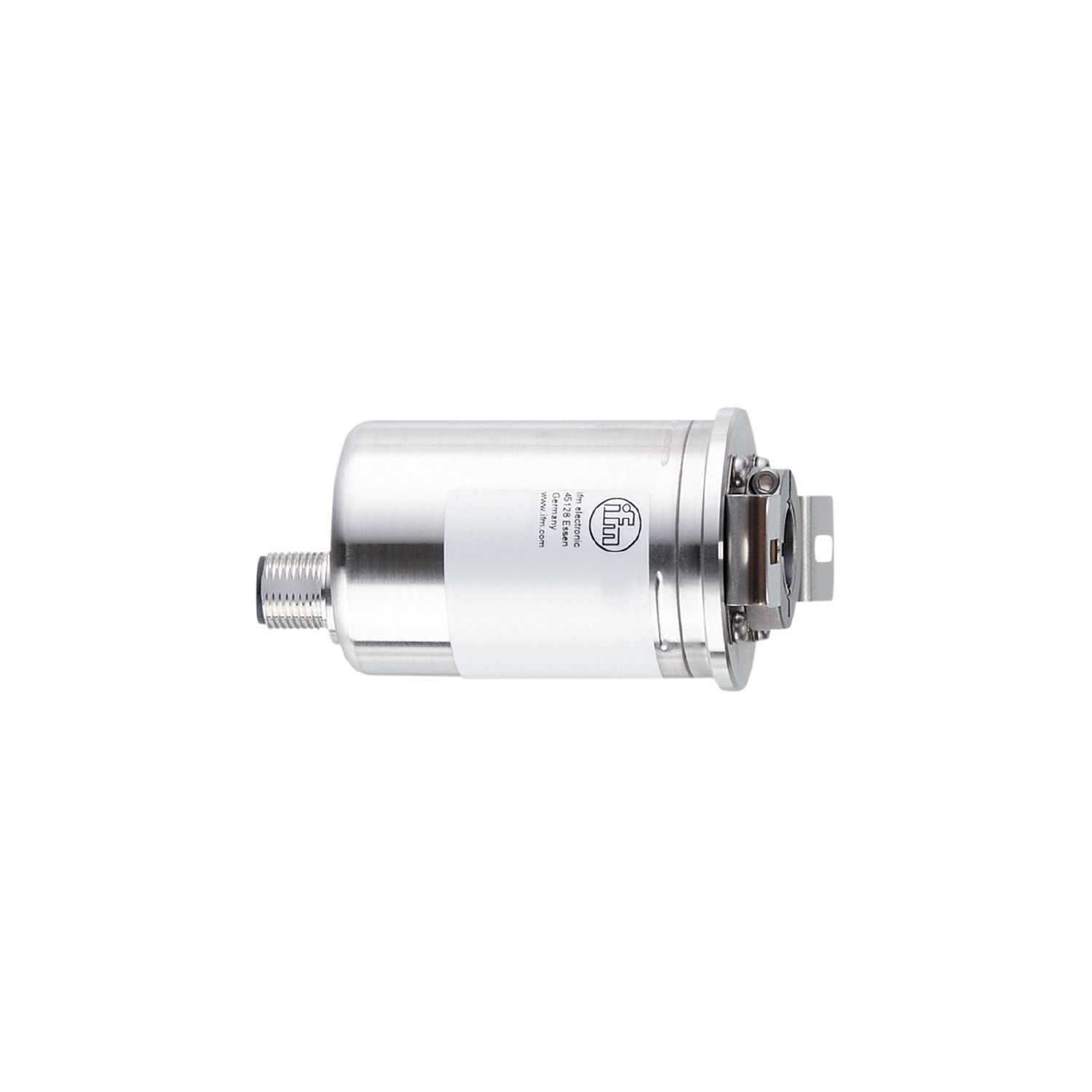

Auflösung | 1...10000; (parametrierbar; Werkseinstellung: 1024) Striche |
---|---|
Kommunikationsschnittstelle | IO-Link |
Wellenausführung | einseitig offene Hohlwelle |
Wellendurchmesser [mm] | 12 |
Funktionsprinzip | Inkremental |
---|---|
Umdrehungstyp | Inkremental / Singleturn |
Abtastsystem | magnetisch |
Betriebsspannung [V] | 4,75...30 DC |
---|---|
Stromaufnahme [mA] | < 150 |
Schutzklasse | III |
Verpolungsschutz | ja |
Max. Bereitschaftsverzögerungszeit [ms] | 500 |
Max. Drehzahl elektrisch [U/min] | 6000 |
Elektrische Ausführung | HTL/TTL | |
---|---|---|
Schaltfrequenz [kHz] | 1000 | |
Werkseinstellung |
|
|
Kurzschlussschutz | ja | |
Phasenversatz A und B [°] | 90 |
Auflösung | 1...10000; (parametrierbar; Werkseinstellung: 1024) Striche |
---|
Genauigkeit [°] | 0,1 |
---|
Parametriermöglichkeiten | Auflösung; Drehrichtung; HTL; TTL |
---|
Kommunikationsschnittstelle | IO-Link |
---|---|
Übertragungstyp | COM2 (38,4 kBaud) |
IO-Link Revision | 1.1 |
SIO-Mode | ja |
Min. Prozesszykluszeit [ms] | 2,3 |
Umgebungstemperatur [°C] | -40...85 |
---|---|
Lagertemperatur [°C] | -40...85 |
Max. zulässige relative Luftfeuchtigkeit [%] | 95; (Betauung nicht zulässig) |
Schutzart | IP 68; IP 69K |
Schwingfestigkeit |
|
||
---|---|---|---|
Schockfestigkeit |
|
||
Dauerschockfestigkeit |
|
||
Vibrationsfestigkeit |
|
||
MTTF [Jahre] | 292 |
Gewicht [g] | 372,9 | |
---|---|---|
Abmessungen [mm] | Ø 42 / L = 79,5 | |
Werkstoffe | Flansch: 1.4404 (Edelstahl / 316L); Gehäuse: 1.4404 (Edelstahl / 316L) | |
Anzugsdrehmoment [Nm] | < 0,7; (Befestigungsschraube) | |
Max. Drehzahl mechanisch [U/min] | 6000 | |
Max. Anfangsdrehmoment [Nm] | 5 | |
Bezugstemperatur Drehmoment [°C] | 20 | |
Wellenausführung | einseitig offene Hohlwelle | |
Wellendurchmesser [mm] | 12 | |
Wellenwerkstoff |
|
|
Einbautiefe der Welle [mm] | 22 | |
Max. axialer Wellenversatz [mm] | 0,5 | |
Befestigungsflansch | Ø 42 mm |
IO-Link | Steckverbindung: 1 x M12, axial; Codierung: A; Griffkörper: 1.4401 (Edelstahl / 316) |
---|
Impulsdiagramm
|
|
---|
