OPD100

Kontursensor

OPDLFPKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • PMD Profiler zur Objektprofilerfassung
  • Inline Qualitätskontrolle zur Prüfung einer korrekten und vollständigen Montage
  • Schnelle Inbetriebnahme ohne Software in wenigen Schritten
  • Abstandsunabhängige Messung für hohe Toleranz bei der Objektpositionierung
  • Fremdlichtimmunität- keine Abschirmung oder externe Beleuchtung erforderlich
Features durch IO-Link
  • Optionale Konturvisualisierung mit Software möglich
Download
Technische Details
Produktmerkmale
Lichtart Rotlicht
Laserschutzklasse 1
Abmessungen [mm] 88 x 65 x 28,5
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] < 200
Stromaufnahme Bezugsspannung [V] 10
Schutzklasse III
Verpolungsschutz ja
Lichtart Rotlicht
Wellenlänge [nm] 650
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der digitalen Eingänge: 1; Anzahl der digitalen Ausgänge: 2
Eingänge
Anzahl der digitalen Eingänge 1
Trigger extern
Ausgänge
Elektrische Ausführung PNP/NPN
Anzahl der digitalen Ausgänge 2
Ausgangsfunktion 2 x Schließer / Öffner; (parametrierbar)
Strombelastbarkeit je Ausgang [mA] 100
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Mess-/Einstellbereich
Messabstand (Z-Richtung) [mm] 150...300
Messbereichsbreite (X-Richtung) bei minimalem Messabstand [mm] 45; (Abstand = 150mm)
Messbereichsbreite (X-Richtung) bei maximalem Messabstand [mm] 90; (Abstand = 300mm)
Messfrequenz [Hz] 5
Genauigkeit / Abweichungen
Messwertauflösung
Z-Richtung 200 µm
X-Richtung 250 µm
Genauigkeit
Z-Richtung ± 500 µm
X-Richtung ± 500 µm
Hintergrund (weiß 90 % Remission)
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM3 (230 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
Profile Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO-Mode ja
Benötigte Masterportklasse A
Min. Prozesszykluszeit [ms] 2,3
IO-Link Prozessdaten (zyklisch)
Funktion Bitlänge
Prozesswert 16
Gerätestatus 4
Binäre Schaltinformationen 1
IO-Link Funktionen (azyklisch) Betriebsstundenzähler; Anzahl der Triggervorgänge; Einstellung ROI
Unterstützte DeviceIDs
1260d / 04 ECh
Hinweis
Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads"
Umgebungsbedingungen
Umgebungstemperatur [°C] -10...55
Lagertemperatur [°C] -40...60
Schutzart IP 65
Max. Fremdlichtsicherheit [klx] 20
Zulassungen / Prüfungen
EMV
EN 60947-5-2
Laserschutzklasse 1
Laserschutzhinweis
Achtung: Laserlicht
Laserklasse: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.
Mechanische Daten
Gewicht [g] 484,9
Abmessungen [mm] 88 x 65 x 28,5
Werkstoffe Gehäuse: Zinkdruckguss ; PPSU; ABS; PMMA; PBT PC; EPDM; Frontscheibe: PMMA
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Anzeige Betrieb 1 x LED, grün
Display Farb-Display
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12

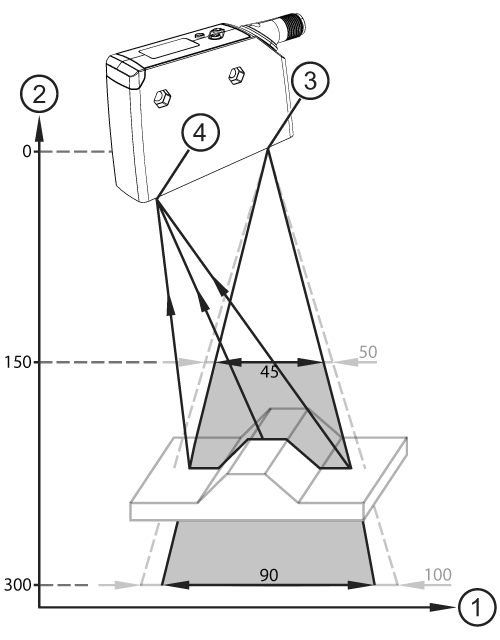

Diagramme und Kurven

1 X-Richtung
2 Z-Richtung
3 Austrittsöffnung Laserstrahl
4 Empfänger
Weitere Daten
Lichtlinie
Messabstand (Z-Richtung) Lichtlinie
150 mm 50 x 1 mm
300 mm 100 x 1 mm
Die Werte gelten für
Fremdlicht auf dem Objekt < 20 klx
konstante Umweltbedingungen 23 °C / 960 hPa
minimale Einschaltdauer in Minuten 10
