  6. OGD582

OGD582

Optischer Abstandssensor

OGDLFPKG/IO-LINK/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Gleichzeitige Ausgabe des Abstandswerts und der Reflektivität erhöht Prozesssicherheit
  • Identifizierung und Sortierung von Objekten durch Unterscheidung von Farbwerten und Kontrasten
  • Flexible Einbaumöglichkeit dank hoher Tastweite bis 1,5 m
  • ce
  • iolink
  • cul
Download
Technische Details
Produktmerkmale
Lichtart Rotlicht
Einstellbereich Abstand [m] 0,085...1,5
Einstellbereich Objektreflektivität [%] 6...900; (Reflektivität; 6 % schwarzes Papier; 100 % weißes Papier)
Laserschutzklasse 1
Abmessungen [mm] 61,7 x 22,5 x 45,2
Elektrische Daten
Betriebsspannung [V] 10...30 DC; ("supply class 2" gemäß cULus )
Stromaufnahme [mA] < 75
Stromaufnahme Bezugsspannung [V] 24
Schutzklasse III
Verpolungsschutz ja
Lichtart Rotlicht
Wellenlänge [nm] 650
Typ. Lebensdauer [h] 50000
Eingänge
Eingänge Laser Ein / Aus
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion 2 x Schließer / Öffner; (parametrierbar)
Strombelastbarkeit je Ausgang [mA] 100
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Max. Lichtfleckdurchmesser [mm] 5
Lichtfleckabmessungen gelten für bei maximaler Tastweite
Hintergrundausblendung [m] < 20
Mess-/Einstellbereich
Einstellbereich Abstand [m] 0,085...1,5
Einstellbereich Objektreflektivität [%] 6...900; (Reflektivität; 6 % schwarzes Papier; 100 % weißes Papier)
Messfrequenz [Hz] 33
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
IO-Link Device ID 926d / 00039Eh
Profile Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO-Mode ja
Benötigte Masterportklasse A
Min. Prozesszykluszeit [ms] 5
IO-Link Prozessdaten (zyklisch)
Funktion Bitlänge
Prozesswert 2 x 16
Gerätestatus 4
Binäre Schaltinformationen 2
IO-Link Funktionen (azyklisch) Anwendungsspezifische Markierung; Betriebsstundenzähler; Schaltzyklenzähler
Hinweis
Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads"
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...60
Hinweis zur Umgebungstemperatur
Bei Umgebungstemperaturen < -10 °C ist eine Aufwärmzeit notwendig.
Laser ist aus.
Lagertemperatur [°C] -30...80
Schutzart IP 65; IP 67
Zulassungen / Prüfungen
Laserschutzklasse 1
Laserschutzhinweis
Achtung: Laserlicht
Laserklasse: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.
MTTF [Jahre] 217
UL-Zulassung
Ta -25...60 °C
Enclosure type Type 1
Spannungsversorgung Class 2
File Nummer UL E174191
Mechanische Daten
Gewicht [g] 229,8
Abmessungen [mm] 61,7 x 22,5 x 45,2
Werkstoffe Gehäuse: 1.4404 (Edelstahl / 316L); PPSU; ABS; PMMA; PBT PC; EPDM; Frontscheibe: Glas
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 2 x LED, gelb
1 x alphanumerische Anzeige, 3-stellig
Bedienelemente
3 Taster
Zubehör
Zubehör mitgeliefert
Befestigungsmutter: 2 x
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12
Diagramme und Kurven

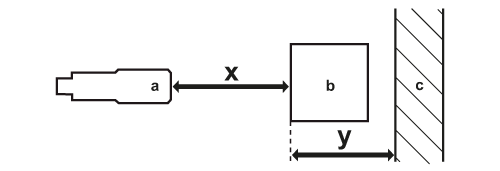

a: Sensor
b: Objekt
c: Hintergrund

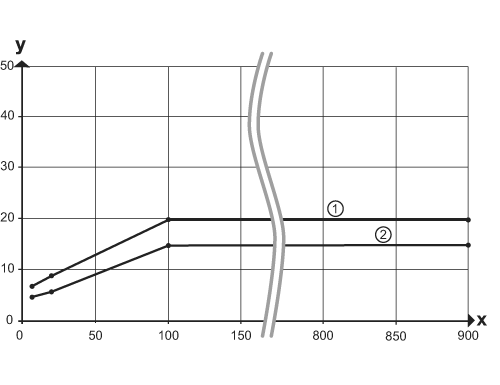

x: Abstand Sensor / Objekt [mm]
y: min. Abstand Objekt / Hintergrund [mm]
Hysteresekurve zur Abstandsmessung
x: Abstand Sensor / Objekt [mm]
y: min. Abstand Objekt / Hintergrund [mm]
1 = Hintergrund (schwarz 6 % Remission)
2 = Hintergrund (weiß 90 % Remission)

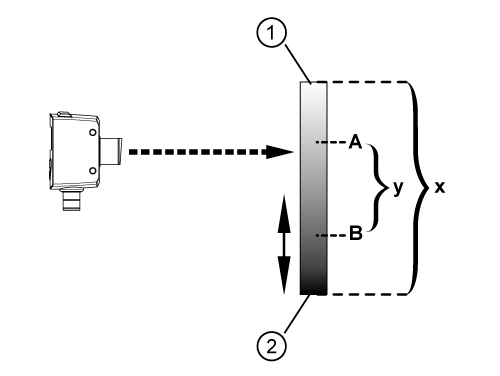

1: hell
2: dunkel
A: Schaltpunkt
B: Rückschaltpunkt
x: Objekthelligkeit ( Objektreflektivität )
y: minimal sicher zu erkennender Reflektivitätsunterschied
Hysteresekurve zur Objektreflektivität

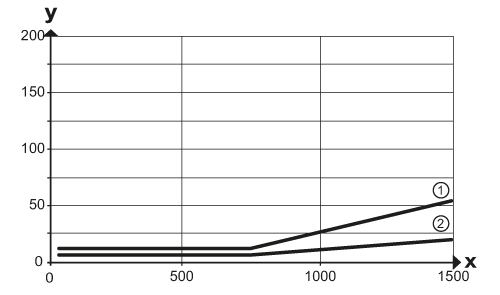

x: Objektreflektivität ( 0..900 % )
y: Hysterese [%]
1 = Optional wählbare Hysteresekurve ( hoch )
2 = Hysterese Werkseinstellung ( niedrig )
Weitere Daten
Parameter Einstellbereich Werkseinstellung
Uni cm cm
OU1 Hno, Hnc, Fno, Fnc, OFF Hno
SP1 [cm] 8,5…150 150
nP1 [cm] 8,5…150 20
FP1 [cm] 8,5…150 25
LG1 And,Or,Off Off
dS1 [s] 0…0,1…5 0
dr1 [s] 0…0,1…5 0
OU2 Hno, Hnc, Fno, Fnc, OFF Hno
SP2 [%] 6…900 6
bP2 [%] 6…900 60
dP2 [%] 6…900 30
HyL Lo/Hi Lo
LG2 And,Or,Off Off
dS2 [s] 0...0,1...5 0
dr2 [s] 0...0,1...5 0
dFO [s] 0...0,1...5 0,1
dIS ON / OFF ON
Reproduzierbarkeit: 6 σ
Reproduzierbarkeit der Messwerte
Abstand weiß (90 % Remission) schwarz (6 %...90 % Remission)
85 mm 8,0 mm 15,0 mm
750 mm 8,0 mm 15,0 mm
1500 mm 20,0 mm 60,0 mm
Die Werte gelten für
Fremdlicht auf dem Objekt < 10 klx
konstante Umweltbedingungen 23 °C / 960 hPa
minimale Einschaltdauer in Minuten 10
