Externe Beleuchtung
O2D931
Dome Light 80 CY RD/ US
Externe Beleuchtung
O2D931
Dome Light 80 CY RD/ US
- Homogenes Licht in vier verschiedenen Lichtfarben
- Je zwei Lichtfarben umschaltbar: weiß/infrarot oder cyan/rot
- Vier Leuchtsegmente getrennt ansteuerbar
- Dauerlicht- oder Pulsbetrieb mit 4-fach höherer Lichtleistung
- Kein externes Steuergerät notwendig
Go ifmonline - Sparen Sie 3%, wenn Sie dieses Produkt bis 31.07.2023 online bestellen! Der Rabatt wird automatisch an der Kasse abgezogen.
{{ifmVariantName}}
Produktmerkmale
| Lichtart | Rotlicht; Cyanlicht |
|---|
Einsatzbereich
| Leuchtfeld [mm] | 80 x 80 |
|---|---|
| Bauform | Dom |
| Betriebsart | Normale Lichtleistung (Dauerbetrieb möglich); Hohe Lichtleistung (gepulst) |
Elektrische Daten
| Betriebsspannung [V] | 24 DC |
|---|---|
| Stromaufnahme [mA] | Betriebsart "Dauerbetrieb": 375; Betriebsart "Hohe Lichtleistung": 2130 |
| Schutzklasse | III; (PELV) |
| Lichtart | Rotlicht; Cyanlicht |
Ein-/Ausgänge
| Anzahl der Ein- und Ausgänge | Anzahl der digitalen Eingänge: 1 |
|---|
Eingänge
| Trigger | 24 V PNP/NPN; extern |
|---|---|
| Anzahl der digitalen Eingänge | 1 |
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -10...40 |
|---|---|
| Lagertemperatur [°C] | -20...60 |
| Schutzart | IP 65 |
Zulassungen / Prüfungen
| Photobiologische Sicherheit | Risikogruppe 1; (DIN EN 62471) |
|---|
Mechanische Daten
| Gewicht [g] | 512,05 |
|---|---|
| Abmessungen [mm] | 193 x 136 x 75 |
| Werkstoffe | Gehäuse: Aluminium schwarz eloxiert; Abdeckung: ABS |
| Anzugsdrehmoment [Nm] | 0,5...1,5 |
Anzeigen / Bedienelemente
| Anzeige |
|
|---|
Bemerkungen
| Verpackungseinheit | 1 Stück |
|---|
Elektrischer Anschluss - Parametrierung
| Steckverbindung: M12; Codierung: A |
Elektrischer Anschluss - Spannungsversorgung
| Steckverbindung: M12; Codierung: A |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — O2D931-00 —

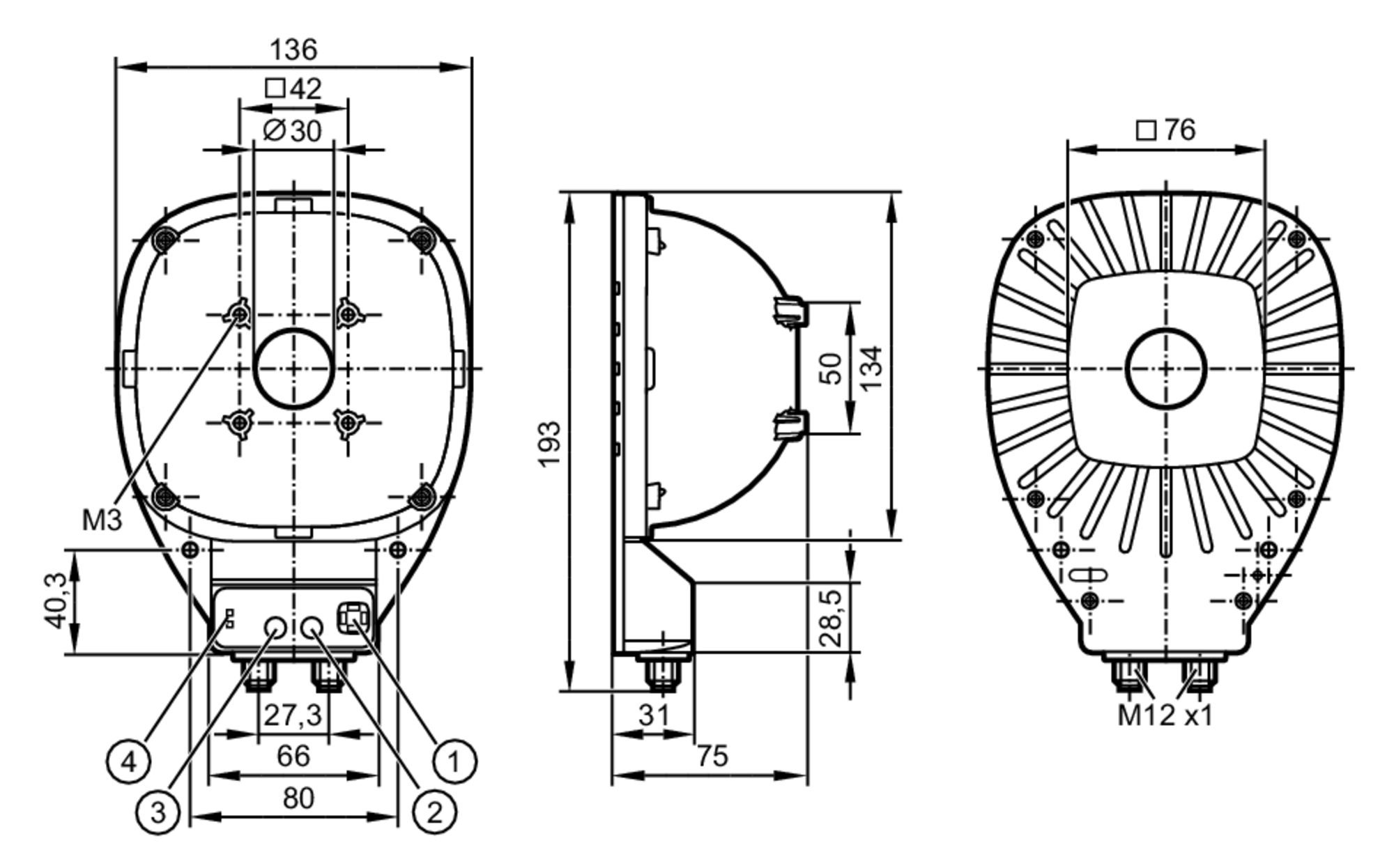

O2D931 –
Dome Light 80 CY RD/ US
- 1
- LED-Segment
- 2
- Taste Segment
- 3
- Taste Colour
- 4
- LED Betriebszustand
Elektrischer Anschluss - Parametrierung
- 1:
- Betriebsart "Hohe Lichtleistung"
- 2:
- Farbe 2
- 3:
- GND
- 4:
- LED-Segment 1
- 5:
- LED-Segment 2
- 6:
- LED-Segment 3
- 7:
- LED-Segment 4
- 8:
- Tasten sperren
Steckverbindung: M12; Codierung: A
Elektrischer Anschluss - Spannungsversorgung
- 1:
- U+
- 2:
- Triggereingang NPN
- 3:
- GND
- 4:
- Triggereingang PNP
- 5:
- Dimmer
Steckverbindung: M12; Codierung: A
