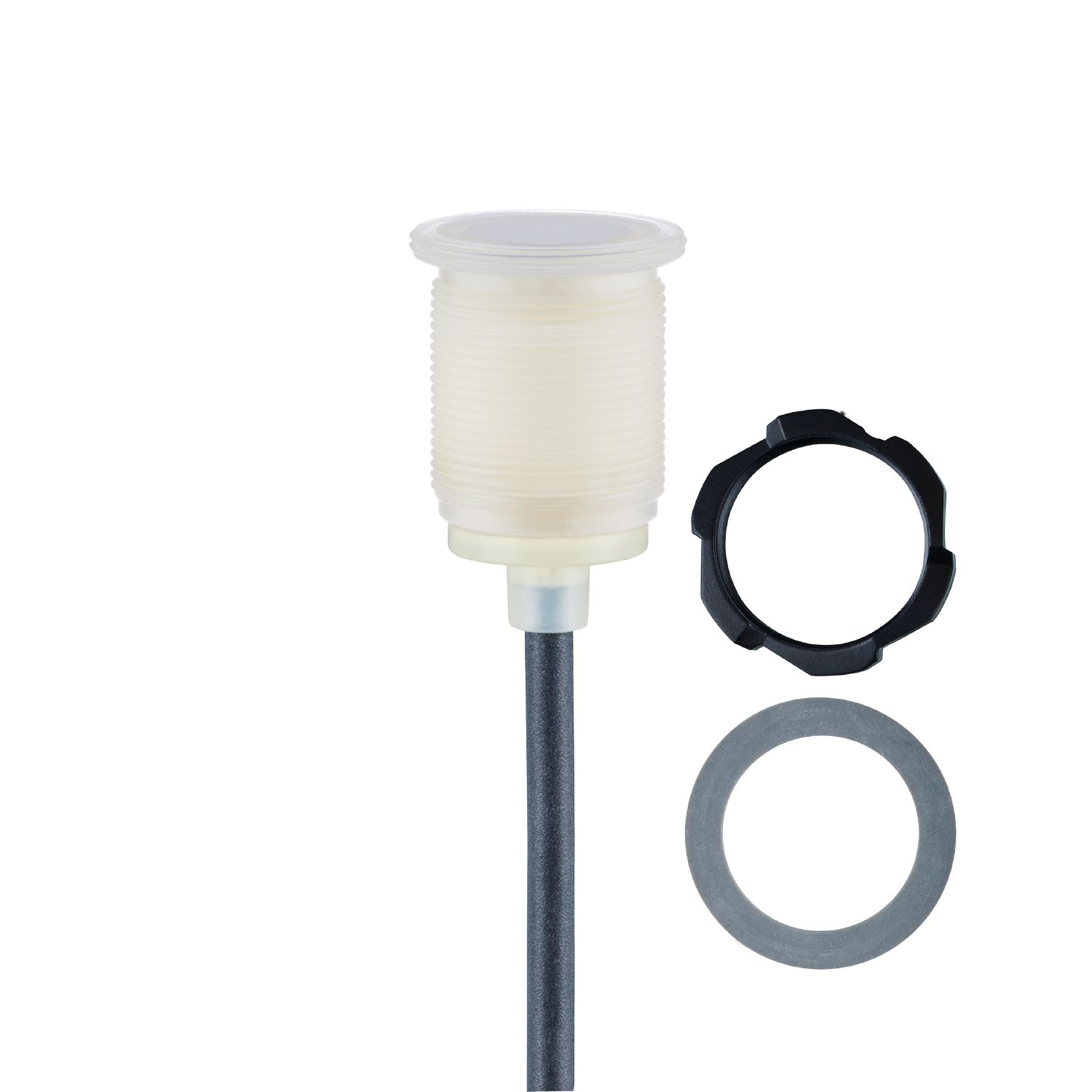

M22 Leuchte
KTV102
KTE-VOKM--RKG/2m/IO
M22 Leuchte
KTV102
KTE-VOKM--RKG/2m/IO
- Visualisierungsleuchten im KTE Design
- Blinken, Leuchten, Pulsieren. Eine Leuchte für alles!
- Passend für Edelstahl und Kunststoff Symbolscheiben
- RGB Feedback mit oder ohne IO-Link
- M22 Leuchten funktionieren mit und ohne IO-Link Kommunikation
Produktmerkmale
Kommunikationsschnittstelle | IO-Link |
---|---|
Gehäuse | Gewindebauform |
Abmessungen [mm] | M22 x 1 / L = 38,8 |
Elektrische Daten
Betriebsspannung [V] | 8...32 DC |
---|---|
Schutzklasse | III |
Verpolungsschutz | ja |
Stromaufnahme |
|
---|
Eingänge
Gesamtzahl Eingänge | 2 |
---|---|
Schaltpegel High [V] | < 4,8; (bei 24V Gesichert Aus : Spannung <= Ub*0,2) |
Schaltpegel Low [V] | > 19,2; (bei 24V Gesichert An : Spannung >= Ub*0,8) |
Eingänge |
|
---|
Schnittstellen
Kommunikationsschnittstelle | IO-Link | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Übertragungstyp | COM2 (38,4 kBaud) | ||||||||||||
IO-Link Revision | 1.1.3 | ||||||||||||
Profile |
|
||||||||||||
Min. Prozesszykluszeit [ms] | 5 |
Umgebungsbedingungen
Umgebungstemperatur [°C] | -30...65 |
---|---|
Schutzart | IP 65; IP 67; IP 69K; (frontseitig) |
Zulassungen / Prüfungen
EMV |
|
||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Schwingfestigkeit |
|
||||||||||||||
Schockfestigkeit |
|
||||||||||||||
Dauerschockfestigkeit |
|
||||||||||||||
MTTF [Jahre] | 309 |
Mechanische Daten
Gewicht [g] | 109 |
---|---|
Gehäuse | Gewindebauform |
Abmessungen [mm] | M22 x 1 / L = 38,8 |
Gewindebezeichnung | M22 x 1 |
Werkstoffe | Gehäuse: PA; Befestigungsmutter: PBT |
Anzeigen / Bedienelemente
Anzeige |
|
---|
Zubehör
Lieferumfang |
|
||
---|---|---|---|
Zubehör notwendig |
|
Bemerkungen
Verpackungseinheit | 1 Stück |
---|
Elektrischer Anschluss
Anschluss | Kabel: 2 m, PUR, Ø 4,9 mm; 5 x 0,34 mm² |
---|
