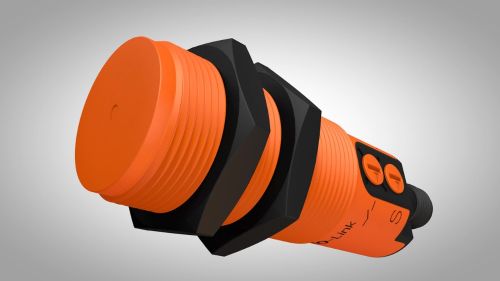

Kapazitiver Sensor

KG6000

KG-3150NFPKG/PL/2P/US/IO

Kapazitiver Sensor

KG6000

KG-3150NFPKG/PL/2P/US/IO

  • Komfortabel einstellbarer Schaltabstand
  • Mit Signalanzeige für den perfekten Schaltpunkt
  • Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
  • Einsatz in hoher Mediumtemperatur
  • Für Positionserfassung oder Füllstandüberwachung
{{ifmVariantName}}

PDF-Datenblatt
  • ce
  • ukca
  • eac
  • cul
  • iolink
Technische Details
Produktmerkmale
Elektrische Ausführung PNP
Ausgangsfunktion Schließer / Öffner; (wählbar)
Schaltabstand [mm] 0,5...30
Kommunikationsschnittstelle IO-Link
Gehäuse Gewindebauform
Abmessungen [mm] M18 x 1 / L = 92,5
Einsatzbereich
Besondere Eigenschaft Optische Einstellhilfe
Mediumtemperatur [°C] -25...110
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] < 22
Schutzklasse III
Verpolungsschutz ja
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Schließer / Öffner; (wählbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 200
Schaltfrequenz DC [Hz] 30
Kurzschlussfest ja
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 0,5...30
Schaltabstand einstellbar ja
Werkseinstellung Schaltabstand [mm] 15
Realschaltabstand Sr [mm] 15 ± 10 %
Genauigkeit / Abweichungen
Hysterese [% von Sr] 1...15
Schaltpunktdrift [% von Sr] -10...10
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
Profile Smart Sensor: Process Data Variable; Device Identification
SIO-Mode ja
Benötigte Masterportklasse A
Min. Prozesszykluszeit [ms] 20
IO-Link Funktionen (azyklisch) Anwendungsspezifische Markierung; Betriebsstundenzähler; Schließer / Öffner (parametrierbar); PNP / NPN (parametrierbar); Schaltpunkteinstellung; Hysterese
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...80
Schutzart IP 65; IP 67; IP 69K
Zulassungen / Prüfungen
EMV
EN 61000-4-2 8 kV AD / 4 kV CD
EN 61000-4-3 10 V/m
EN 61000-4-4 2 kV
EN 61000-4-6 10 V
EN 55011 Klasse B
Schwingfestigkeit
DIN EN 60947-5-2 1 mm Amplitude, Schwingdauer 5 min., 30 min. je Achse bei Resonanz oder 55 Hz
Schockfestigkeit
DIN EN 60947-5-2 30 g 6 Schocks / 11 ms Halbsinus (x, y, z)
MTTF [Jahre] 1059
UL-Zulassung
Ta -25...60 °C
Enclosure type Type 1
Spannungsversorgung Limited Voltage/Current
Zulassungsnummer UL D003
File Nummer UL E174191
Mechanische Daten
Gewicht [g] 26,7
Gehäuse Gewindebauform
Einbauart nicht bündig einbaubar
Abmessungen [mm] M18 x 1 / L = 92,5
Gewindebezeichnung M18 x 1
Werkstoffe PBT; PC; POM
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Betrieb 1 x LED, grün
Einstellhilfe 1 x LED, grün
Optische Einstellhilfe ja
Zubehör
Lieferumfang
Befestigungsmuttern: 2
Bemerkungen
Verpackungseinheit 1 Stück

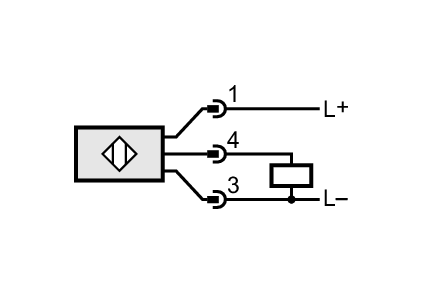

Elektrischer Anschluss - Stecker
Anschluss Steckverbindung: 1 x M12; Codierung: A
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — KG6000-00 — 02.03.2022 —
