Induktiver Sensor

IES216

IEB3006-BPKG/V4A/AS

Induktiver Sensor

IES216

IEB3006-BPKG/V4A/AS

  • Einsatz in Industrie-, Mobil-, Kühl- und Schmiermittelanwendungen
  • Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
  • Flexibler Einsatz dank großem Betriebstemperaturbereich
  • Sichere Erfassung durch hohen Schaltabstand und geringe Sensortoleranzen
  • Reduzierung der Lagerhaltung durch breites Anwendungsspektrum
{{ifmVariantName}}

PDF-Datenblatt
  • ce
  • ukca
  • eac
  • cul
Technische Details
Produktmerkmale
Elektrische Ausführung PNP
Ausgangsfunktion Schließer
Schaltabstand [mm] 6
Gehäuse Gewindebauform
Abmessungen [mm] M8 x 1 / L = 30
Einsatzbereich
Besondere Eigenschaft Vergoldete Kontakte; Erhöhter Schaltabstand
Applikation Einsatz in Industrie-, Mobil-, Kühl- und Schmiermittelanwendungen; Industrielle Anwendungen / Fabrikautomation
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] < 20
Schutzklasse III
Verpolungsschutz ja
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Schließer
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 800
Kurzschlussschutz ja
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 6
Realschaltabstand Sr [mm] 6 ± 10 %
Arbeitsabstand [mm] 0...4,86
Erhöhter Schaltabstand ja
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,5 / Kupfer: 0,4
Hysterese [% von Sr] 1...15
Schaltpunktdrift [% von Sr] -10...10
Umgebungsbedingungen
Umgebungstemperatur [°C] -40...85
Schutzart IP 65; IP 66; IP 67; IP 68; IP 69K; (mit vorschriftsgemäß aufgeschraubter ifm-Buchse)
Zulassungen / Prüfungen
EMV
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF gestrahlt 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF leitungsgebunden 10 V
EN 55011 Klasse B
Schwingfestigkeit
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 Frequenzzyklen, 1 Oktave/Minute, in 3 Achsen
Schockfestigkeit
EN 60068-2-27 Ea 100 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen
Dauerschockfestigkeit
EN 60068-2-27 40 g 6 ms; je 4000 Schocks in jede Richtung der 3 Koordinatenachsen
Schneller Temperaturwechsel
EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 Zyklen
Salzsprühnebeltest
EN 60068-2-52 Kb Schärfegrad 5 (4 Prüfzyklen)
MTTF [Jahre] 1443
Embedded Software enthalten ja
UL-Zulassung
Ta -25...80 °C
Enclosure type Type 1
Spannungsversorgung Limited Voltage/Current
Zulassungsnummer UL A017
File Nummer UL E174191
Mechanische Daten
Gewicht [g] 2,9
Gehäuse Gewindebauform
Einbauart nicht bündig einbaubar

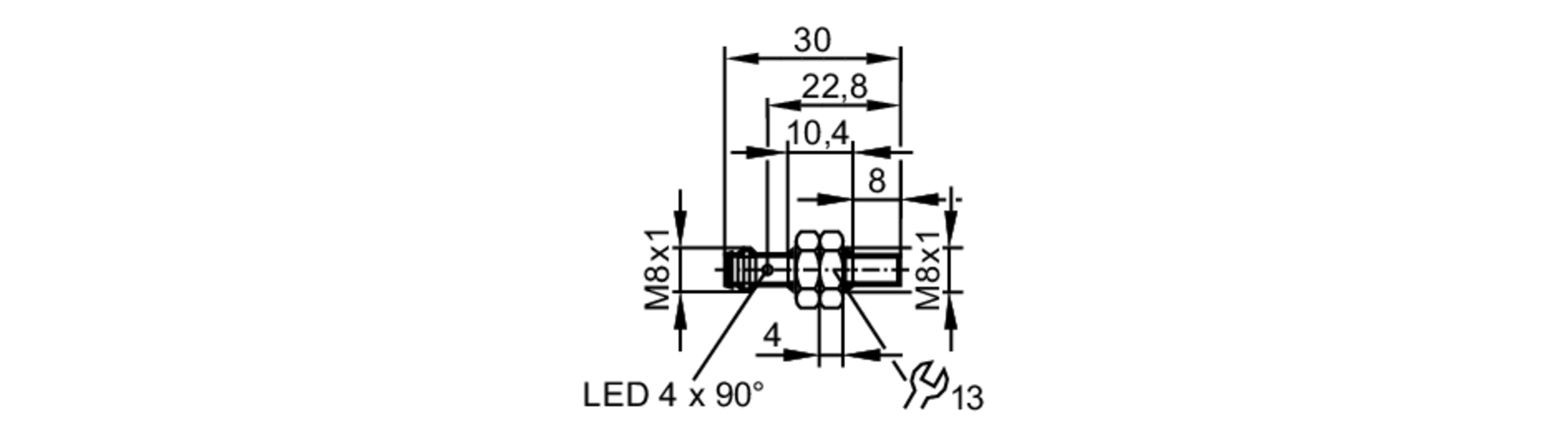

Abmessungen [mm] M8 x 1 / L = 30
Gewindebezeichnung M8 x 1
Werkstoffe 1.4404 (Edelstahl / 316L); aktive Fläche: LCP weiß; LED-Fenster: PEI; Befestigungsmuttern: 1.4404 (Edelstahl / 316L)

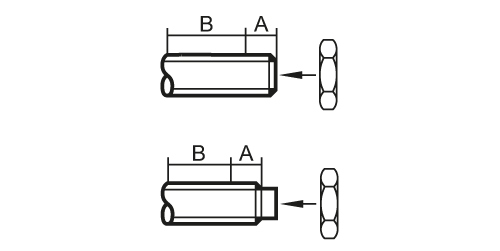

Anzugsdrehmoment [Nm] A = 5 mm: 2 Nm; B: 5 Nm
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 4 x 90° LED, gelb
Zubehör
Lieferumfang
Befestigungsmuttern: 2
Bemerkungen
Verpackungseinheit 1 Stück

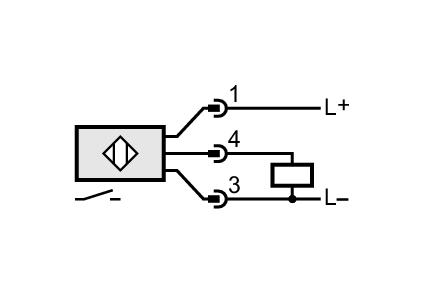

Elektrischer Anschluss - Stecker
Anschluss Steckverbindung: 1 x M8; Codierung: A; Kontakte: vergoldet
Diagramme und Kurven
Montage
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — IES216-00 — 17.05.2019 —
