Anschlusskabel mit Buchse

EVM001

ADOGH040VAS0002H04

Anschlusskabel mit Buchse

EVM001

ADOGH040VAS0002H04

  • Für den Einsatz in mobilen Arbeitsmaschinen und besonders rauer Industrieumgebung
  • Großer Betriebstemperaturbereich und hohe Schutzart
  • Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
  • Widersteht schnellen Temperaturwechseln und Salzsprühnebel
  • Resistent gegen Öle und Kühlschmiermittel
Go ifmonline - Sparen Sie 3%, wenn Sie dieses Produkt bis 31.07.2023 online bestellen! Der Rabatt wird automatisch an der Kasse abgezogen.
{{ifmVariantName}}

PDF-Datenblatt
  • ce
  • ukca
  • cul
Einsatzbereich
Besondere Eigenschaft silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
Applikation Anwendungen in besonders rauer Umgebung
Silikonfrei ja
Elektrische Daten
Betriebsspannung [V] < 250 AC / < 300 DC
Schutzklasse II
Strombelastbarkeit gesamt [A] 4
Umgebungsbedingungen
Umgebungstemperatur [°C] -40...90
Hinweis zur Umgebungstemperatur
cULus: ...75 °C
Umgebungstemperatur bewegt [°C] -25...90
Hinweis zur Umgebungstemperatur bewegt
cULus: ...75 °C
Lagertemperatur [°C] -25...55
Lagerfeuchte [%] 10...100
Sonstige klimatische Bedingungen für die Lagerung gemäß angegebener Klasse
1K22/ DIN 60721-3-1
Schutzart IP 65; IP 67; IP 68; IP 69K
Zulassungen / Prüfungen
Schwingfestigkeit
EN 60068-2-6 Fc 20 g (10...3000 Hz) / -20 °C / 50 °C
50 Frequenzzyklen, 1 Oktave/Minute, in 3 Achsen
Schockfestigkeit
EN 60068-2-27 Ea 100 g 11 ms Halbsinus; je 6 Schocks in jede Richtung der 3 Koordinatenachsen / -40 °C / 85 °C
Dauerschockfestigkeit
EN 60068-2-29 Eb 40 g 6 ms; je 4000 Schocks in jede Richtung der 3 Koordinatenachsen / -20 °C / 50 °C
Schneller Temperaturwechsel
EN 60068-2-14 Na TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50 Zyklen
Salzsprühnebeltest
EN 60068-2-52 Kb Schärfegrad 5 (4 Prüfzyklen)
Mechanische Daten
Gewicht [g] 81,7

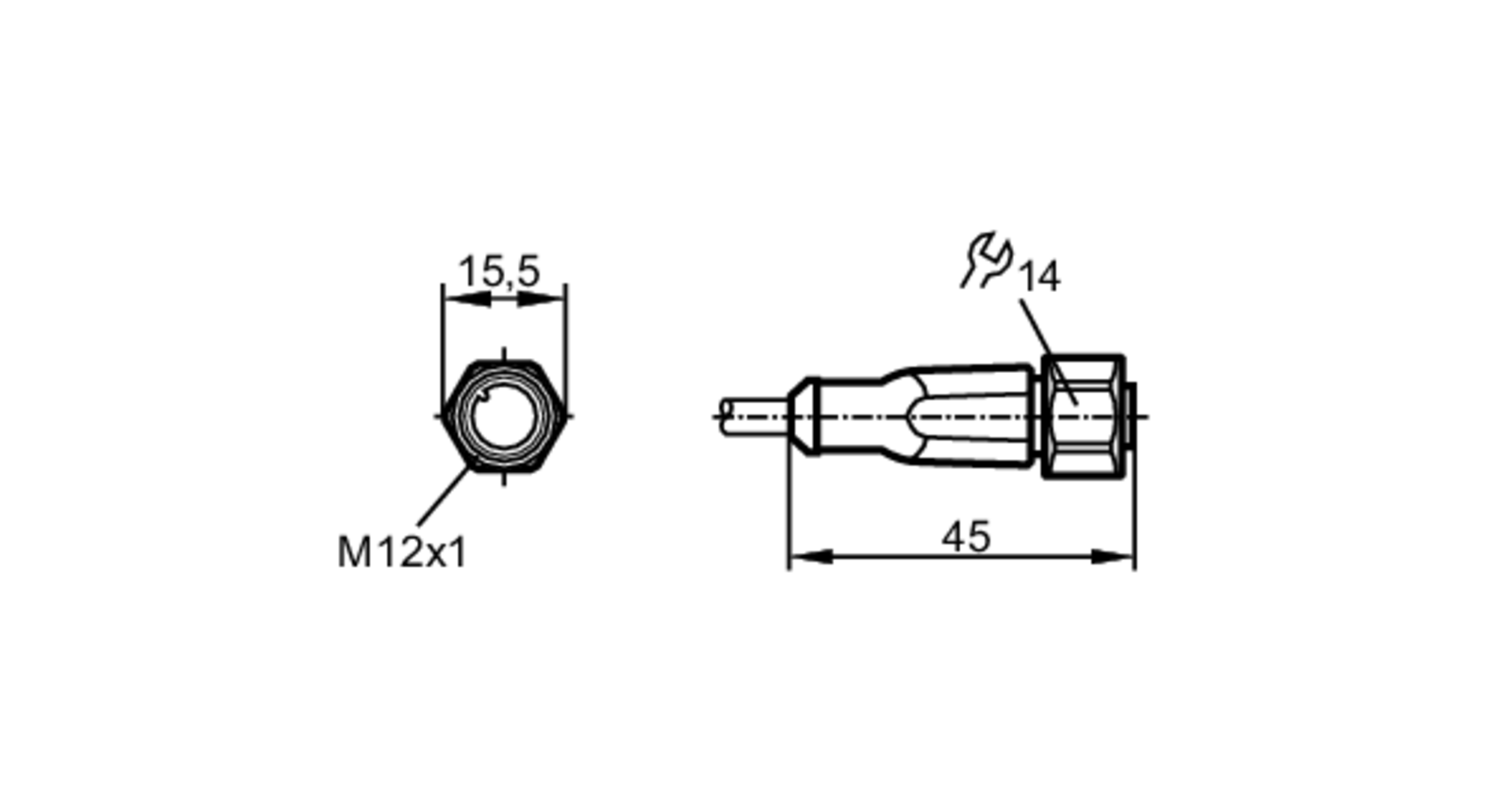

Abmessungen [mm] 15,5 x 15,5 x 45
Werkstoffe Gehäuse: TPU orange; Dichtung: FKM
Werkstoff Überwurfmutter 1.4404 (Edelstahl / 316L)
Schleppketteneignung ja
Schleppketteneignung
Biegeradius bei flexiblem Einsatz min. 10 x Kabeldurchmesser
Verfahrgeschwindigkeit max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²
Biegezyklen > 5 Mio.
Torsionsbeanspruchung ± 180 °/m
Bemerkungen
Verpackungseinheit 1 Stück

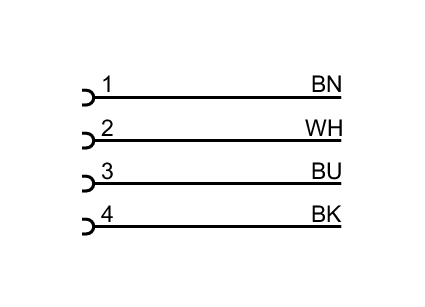

Elektrischer Anschluss
Kabel: 2 m, PUR, halogenfrei, schwarz, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Elektrischer Anschluss - Buchse
Anschluss Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
Diagramme und Kurven

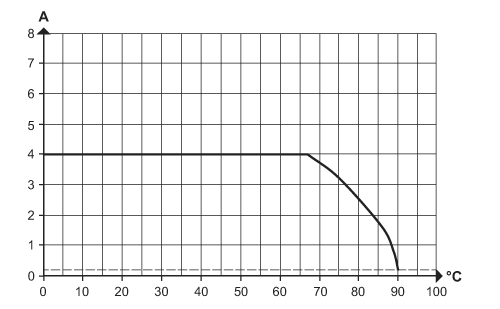

Kennlinie für Derating
Derating Imax * 0,8 (DIN EN 60512-5-2)
X Umgebungstemperatur [°C]
Y Strom [A]
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — EVM001-00 — 13.04.2023 —
