Y-Verbindungskabel
EVF696
YDSGHDA0VAS0010PDASTGH030VAS
Y-Verbindungskabel
EVF696
YDSGHDA0VAS0010PDASTGH030VAS
- Für den Einsatz in Hygiene- und Nassbereichen in der Lebensmittelindustrie
- Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
- Kabelmantel aus halogenfreiem und flammwidrigem Material
- Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
- Großer Betriebstemperaturbereich und hohe Schutzart
{{ifmVariantName}}
| Einsatzbereich | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Besondere Eigenschaft | silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung | ||||||||
| Applikation | Hygiene- und Nassbereiche in der Lebensmittelindustrie | ||||||||
| Silikonfrei | ja | ||||||||
| Elektrische Daten | |||||||||
| Betriebsspannung [V] | < 24 DC | ||||||||
| Schutzklasse | III | ||||||||
| Strombelastbarkeit gesamt [A] | 4 | ||||||||
| Umgebungsbedingungen | |||||||||
| Umgebungstemperatur [°C] | -25...100 | ||||||||
| Schutzart | IP 65; IP 67; IP 68; IP 69K | ||||||||
| Mechanische Daten | |||||||||
| Gewicht [g] | 633,5 | ||||||||
| Werkstoff Griffkörper | PP | ||||||||
| Werkstoff Überwurfmutter | 1.4404 (Edelstahl / 316L) | ||||||||
| Werkstoff Dichtung | EPDM | ||||||||
| Anzahl Steckplätze Zentralverteiler | 2 | ||||||||
| Schleppketteneignung | ja | ||||||||
| Schleppketteneignung |
|
||||||||
| Bemerkungen | |||||||||
| Verpackungseinheit | 1 Stück | ||||||||
| Elektrischer Anschluss | |||||||||
| Kabel: 10 m, MPPE, halogenfrei, grau, Ø 4,9 mm; 2 x 0,34 mm² (42 x Ø 0,1 mm ) + 5 x 0,34 mm² (42 x Ø 0,1 mm ) | |||||||||

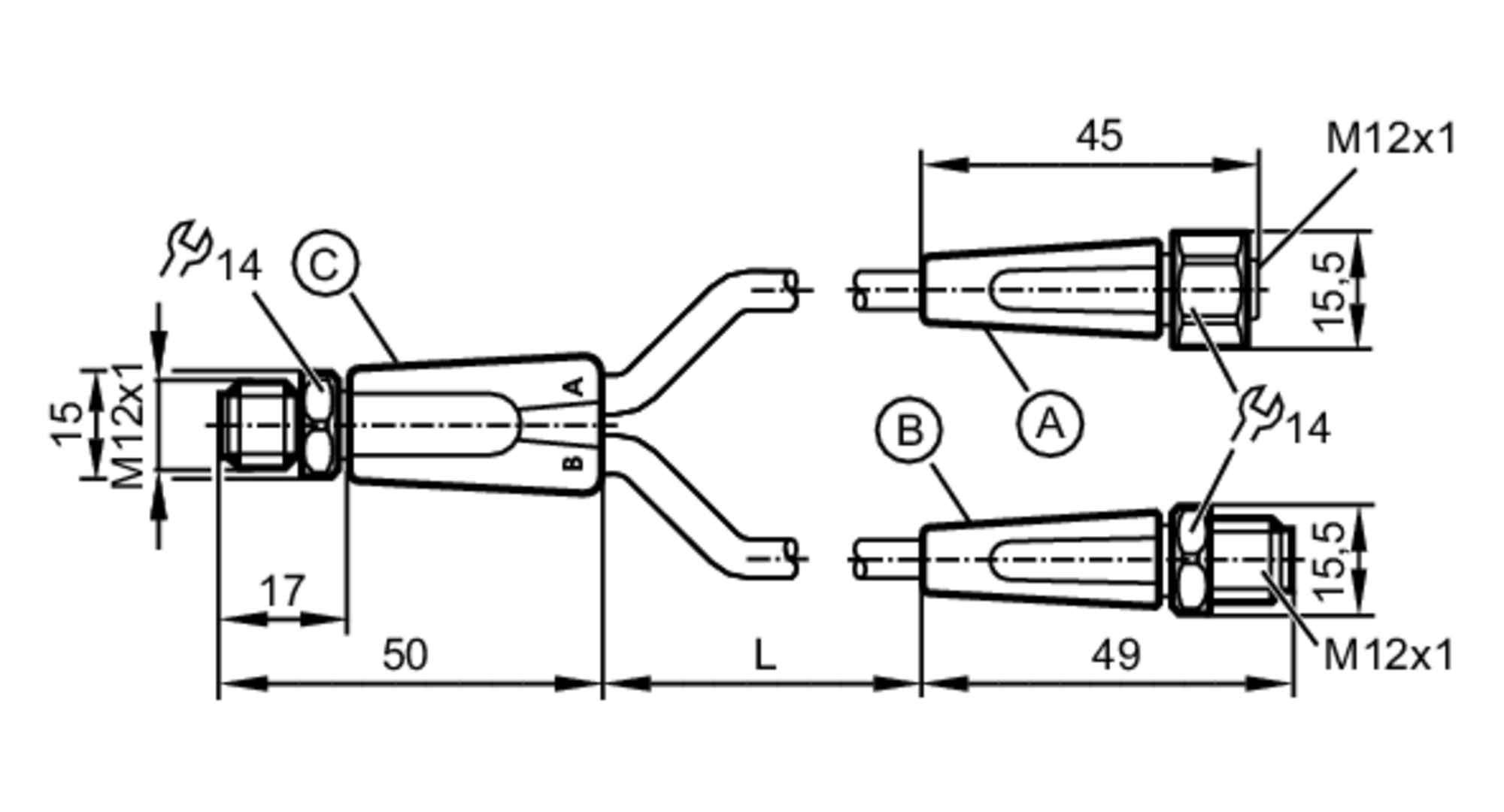

| Elektrischer Anschluss - Stecker C | |||||||||
| Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: PP, grau; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,2 Nm | |||||||||
| Elektrischer Anschluss - Buchse A | |||||||||
| Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: PP, grau; Arretierung: 1.4404 (Edelstahl / 316L); Dichtung: EPDM; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm | |||||||||
| Elektrischer Anschluss - Stecker B | |||||||||
| Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: PP, grau; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm | |||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — EVF696-00 — 05.11.2020 —
|
|||||||||
EVF696 –
YDSGHDA0VAS0010PDASTGH030VAS
Elektrischer Anschluss
Kabel: 10 m, MPPE, halogenfrei, grau, Ø 4,9 mm; 2 x 0,34 mm² (42 x Ø 0,1 mm ) + 5 x 0,34 mm² (42 x Ø 0,1 mm )
Elektrischer Anschluss - Stecker C
Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: PP, grau; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,2 Nm
Elektrischer Anschluss - Buchse A
Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: PP, grau; Arretierung: 1.4404 (Edelstahl / 316L); Dichtung: EPDM; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
Elektrischer Anschluss - Stecker B
Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: PP, grau; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
