Bitte beachten Sie den Technischen Hinweis unter "Downloads"

EVC847

Y-Verbindungskabel

YDOGHDB0MSS00,4HDBSTGH050MSS

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

Download
Technische Details
Einsatzbereich
Besondere Eigenschaft silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
Silikonfrei ja
Elektrische Daten
Betriebsspannung [V] < 60 AC/DC
Schutzklasse II
Strombelastbarkeit gesamt [A] 3
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...90
Umgebungstemperatur bewegt [°C] -25...90
Schutzart IP 65; IP 67; IP 68; IP 69K

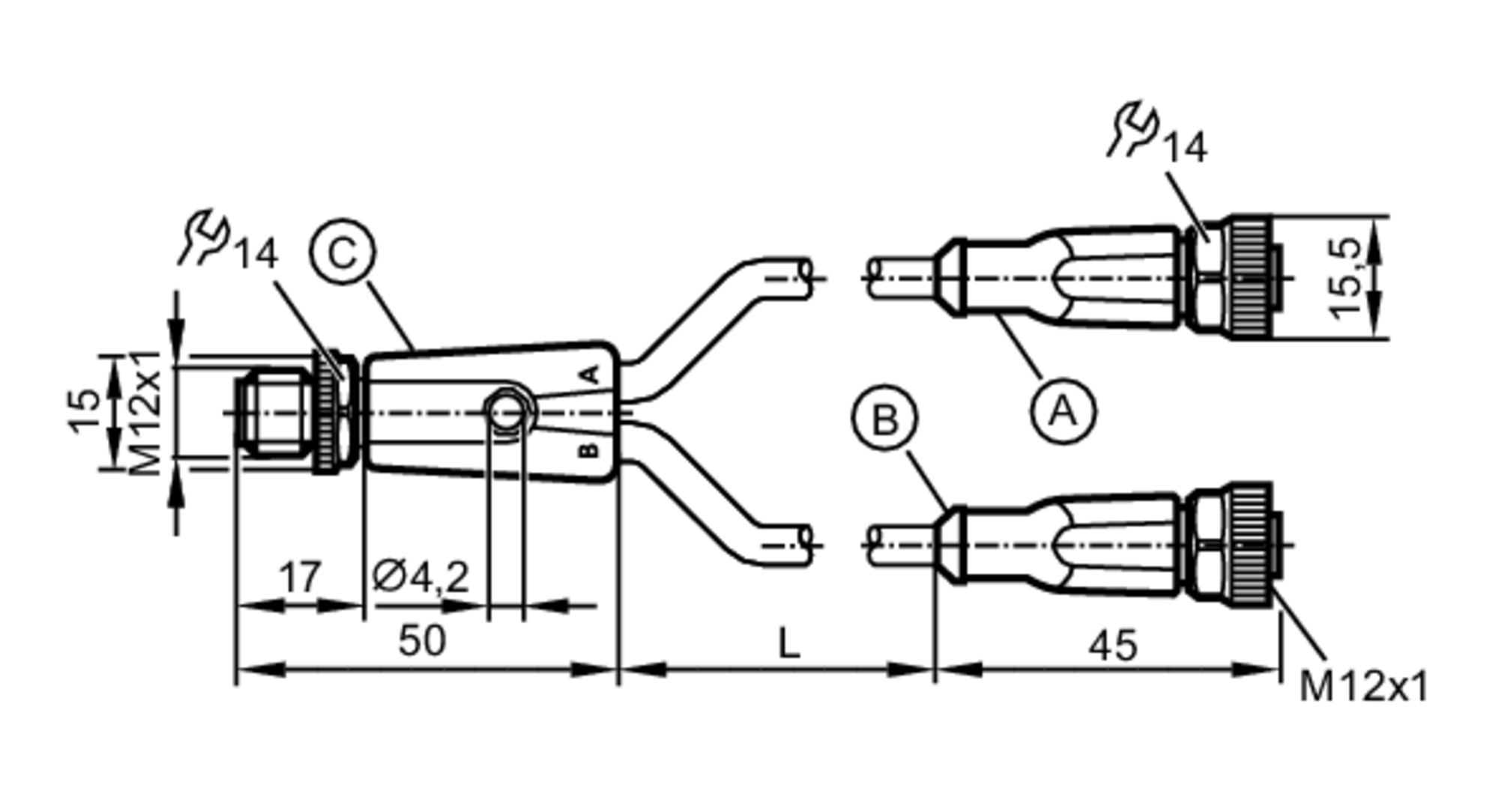

Mechanische Daten
Gewicht [g] 74,6
Werkstoffe Anschlusskabel mit Stecker: TPU orange; Anschlusskabel mit Buchse: TPU orange; Dichtung: Viton
Werkstoff Überwurfmutter Messing, vernickelt / Messing, vernickelt / Messing, vernickelt
Anzahl Steckplätze Zentralverteiler 2
Schleppketteneignung ja
Schleppketteneignung
Biegeradius bei flexiblem Einsatz min. 10 x Kabeldurchmesser
Verfahrgeschwindigkeit max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²
Biegezyklen > 5 Mio.
Torsionsbeanspruchung ± 180 °/m
Bemerkungen
Hinweise Bitte beachten Sie den Technischen Hinweis unter "Downloads"
Verpackungseinheit 1 Stück

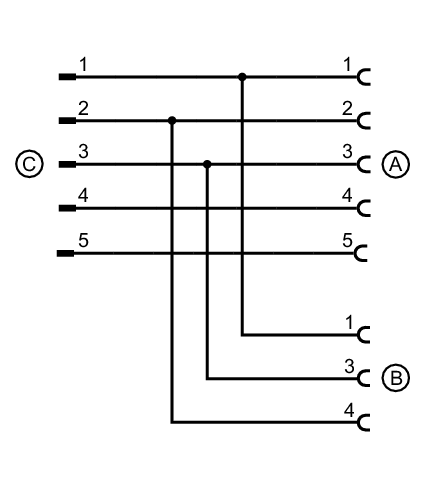

Elektrischer Anschluss - Stecker C
Steckverbindung: 1 x M12; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
Elektrischer Anschluss
Anschluss Kabel: 0,4 m, PUR, halogenfrei, schwarz, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm )
Elektrischer Anschluss - Buchse A
Steckverbindung: 1 x M12; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
Elektrischer Anschluss - Buchse B
Steckverbindung: 1 x M12; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — EVC847-01 — 10.01.2020 —
