Anschlusskabel mit Buchse
EVC145
ADOAF030MSS0005H03
Anschlusskabel mit Buchse
EVC145
ADOAF030MSS0005H03
- Resistent gegen Öle und Kühlschmiermittel
- Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
- Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag
{{ifmVariantName}}
| Einsatzbereich | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Besondere Eigenschaft | silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung | ||||||||
| Silikonfrei | ja | ||||||||
| Elektrische Daten | |||||||||
| Betriebsspannung [V] | < 50 AC / < 60 DC | ||||||||
| Schutzklasse | III | ||||||||
| Strombelastbarkeit gesamt [A] | 3 | ||||||||
| Umgebungsbedingungen | |||||||||
| Umgebungstemperatur [°C] | -25...90 | ||||||||
| Hinweis zur Umgebungstemperatur |
|
||||||||
| Umgebungstemperatur bewegt [°C] | -25...90 | ||||||||
| Hinweis zur Umgebungstemperatur bewegt |
|
||||||||
| Schutzart | IP 65; IP 67; IP 68; IP 69K | ||||||||
| Mechanische Daten | |||||||||
| Gewicht [g] | 110,8 | ||||||||

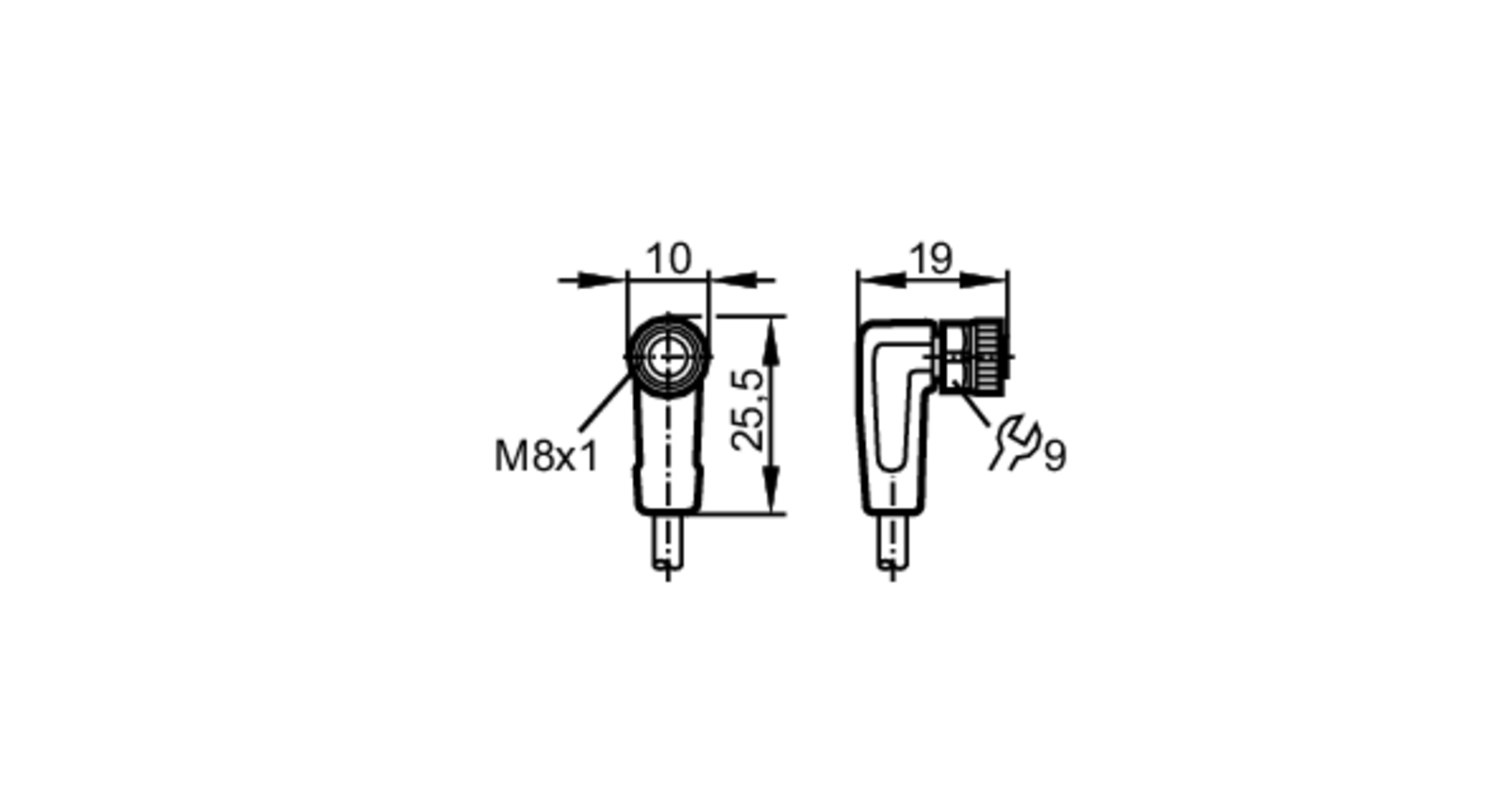

| Abmessungen [mm] | 19 x 10 x 25,5 | ||||||||
| Werkstoffe | Gehäuse: TPU orange; Dichtung: FKM | ||||||||
| Werkstoff Überwurfmutter | Messing, vernickelt | ||||||||
| Schleppketteneignung | ja | ||||||||
| Schleppketteneignung |
|
||||||||
| Bemerkungen | |||||||||
| Verpackungseinheit | 1 Stück | ||||||||
| Elektrischer Anschluss | |||||||||
| Kabel: 5 m, PUR, halogenfrei, schwarz, Ø 3,7 mm; 3 x 0,25 mm² (32 x Ø 0,1 mm ) | |||||||||
| Elektrischer Anschluss - Buchse | |||||||||
| Anschluss | Steckverbindung: 1 x M8, abgewinkelt; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,3...0,5 Nm | ||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — EVC145-00 — 05.11.2020 —
|
|||||||||
EVC145 –
ADOAF030MSS0005H03
Elektrischer Anschluss
Kabel: 5 m, PUR, halogenfrei, schwarz, Ø 3,7 mm; 3 x 0,25 mm² (32 x Ø 0,1 mm )
Elektrischer Anschluss - Buchse
Steckverbindung: 1 x M8, abgewinkelt; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,3...0,5 Nm
Anschluss
- Adernfarben :
- BK =
- schwarz
- BN =
- braun
- BU =
- blau
