Schaltnetzteil 24 V DC

DN4218

PSU-1AC/24VDC-12A/IOL/IP67

Schaltnetzteil 24 V DC

DN4218

PSU-1AC/24VDC-12A/IOL/IP67

  • Absicherung der Verdrahtung durch konfigurierbare, elektronische Sicherungen
  • Installation ohne Schaltschrank
  • Zusätzliche Diagnose durch Messen von Strom, Spannung und Netzqualität sowie Zählen der Betriebsstunden
  • Energieeffiziente Erzeugung von Kleinspannung ohne Leitungsverlust
  • Ausgangsspannung, Lastströme, Zustände der Ausgangsstromkreise sowie Auslöseursache werden über IO-Link kommuniziert
  • Das Ein- und Ausschalten der Ausgangsstromkreise sowie das Zurücksetzen der Sicherungen ist über IO-Link möglich
  • ce
  • ukca
  • iolink
  • cul
Elektrische Daten
Nennspannung AC [V] 230
Nennspannung DC [V] 300
Nennfrequenz AC [Hz] 50...60
Eingangsspannung DC [V] 110...300
Eingangsspannungsbereich AC [V] 100...240
Ausgangsspannung DC [V] 24...28
Schutzklasse I
Max. Bereitschaftsverzögerungszeit [ms] 1,3
Max. Ausgangsstrom bei min. Ausgangsspannung [A] 12,5
Max. Ausgangsstrom bei max. Ausgangsspannung [A] 10,7
Ausgangsleistung (dauerhaft) [W] 300
Ausgangsleistung (kurzzeitig) [W] 600
Leistungsfaktor (Nennspannung 230 V AC / 50 Hz) 0,97
Anzahl Ausgangsstromkreise 4
Wirkungsgrad (Nennspannung 120 V AC / 60 Hz) [%] 94,3
Wirkungsgrad (Nennspannung 230 V AC / 50 Hz) [%] 95,7
Netzausfallüberbrückungszeit (Nennspannung 120 V AC / 60 Hz) [ms] 44
Netzausfallüberbrückungszeit (Nennspannung 230 V AC / 50 Hz) [ms] 44
Eingangsstrom (Nennspannung 120 V AC / 60 Hz) [A] 3,2
Eingangsstrom (Nennspannung 230 V AC / 50 Hz) [A] 1,68
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM3 (230,4 kBaud)
IO-Link Revision 1.1
SIO-Mode ja
Min. Prozesszykluszeit [ms] 2,2
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...55
Hinweis zur Umgebungstemperatur
Bei folgender Umgebungstemperatur ist das Derating der Strombelastbarkeit in der Betriebsanleitung zu beachten: 70 °C
Lagertemperatur [°C] -40...85
Max. zulässige relative Luftfeuchtigkeit [%] 95; (relative Feuchte)
Max. Höhe über NN [m] 5000
Schutzart IP 65; IP 67
Verschmutzungsgrad 3
Zulassungen / Prüfungen
EMV
EN 61000-4-2 CD 8 kV / Ausfallkriterium A
EN 61000-4-2 AD 15 kV / Ausfallkriterium A
EN 61000-4-3 80 Mhz...2.7 GHz / 20 V/m Ausfallkriterium A
EN 61000-4-3 2.7 GHz...6 GHz kV / 10 V/m Ausfallkriterium A
EN 61000-4-8 50 / 60 Hz / 30 A/m Ausfallkriterium A
EN 61000-4-4 Burst 4 kV / Ausfallkriterium A
EN 61000-4-5 Surge 2 kV Lx / Ly / Ausfallkriterium A
EN 61000-4-5 Surge 4 kV L / PE / Ausfallkriterium A
EN 61000-4-5 Surge 1 kV + / - / Ausfallkriterium A
EN 61000-4-5 Surge 1 kV + - / PE / Ausfallkriterium A
EN 61000-4-5 Surge 1 kV + - / PE / Ausfallkriterium A
EN 61000-4-5 Surge 1 kV DC-OK / PE / Ausfallkriterium A
EN 61000-4-6 0.15...80 MHz / 20 V Ausfallkriterium A
EN 61000-4-11 0 V bis zu 1 Zyklus / Ausfallkriterium A
EN 61000-4-11 40 % of V / 200 ms Ausfallkriterium A
EN 61000-4-11 70 % of V / 500 ms Ausfallkriterium A
EN 61000-4-11 0 V / 5000 ms Ausfallkriterium C
VDE 0160 1550 V / 1.3 ms Ausfallkriterium A
EN 55032 Class B
EN 55032 Class B
EN 55011 Class B
EN 61000-3-2
EN 61000-3-3
Dauerschockfestigkeit
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Vibrationsfestigkeit
IEC 600068-2-6 2...17,8 Hz ± 1,6mm / 17.8...500 Hz 2 g
Mechanische Daten
Gewicht [g] 1524,5
Abmessungen [mm] 182 x 183 x 59
Werkstoffe Gehäuse: Aluminium-Legierung; Gehäusekappe: PC; Schrauben: Stahl brüniert
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss - Ausgangsspannung
Steckverbindung: 2 x M12; Codierung: A; Arretierung: Messing
Elektrischer Anschluss - IO-Link
Steckverbindung: 1 x M12; Codierung: A; Arretierung: Messing
Elektrischer Anschluss - Spannungsversorgung
Steckverbindung: 1 x 7/8"; Arretierung: Messing
Diagramme und Kurven

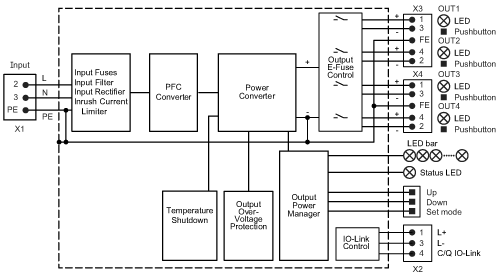

Blockdiagramm

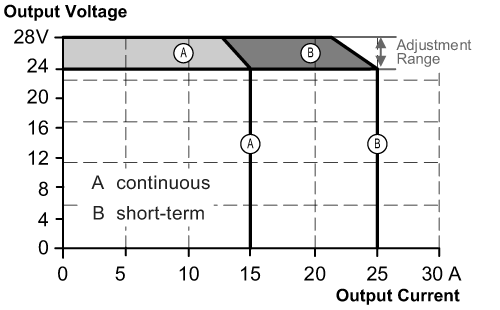

Ausgangskennlinie
Kennlinie für Wirkungsgrad / Verlustleistung

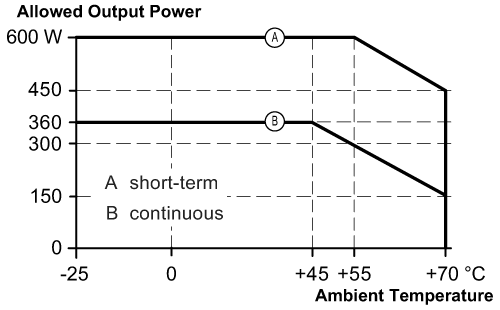

Kennlinie für Derating

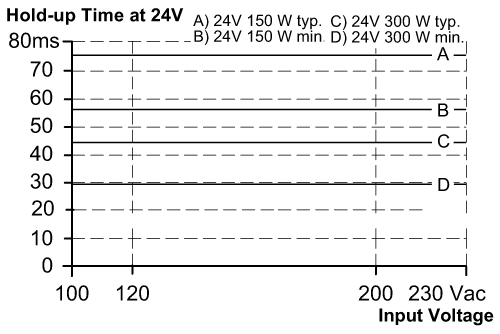

Kennlinie für Netzausfallüberbrückungszeit
