| Elektrische Daten |
| Frequenz AC [Hz] |
47...64 |
| Betriebsspannungstoleranz [%] |
10 |
| Betriebsspannungstoleranz 2 [%] |
20 |
| Nennspannung AC [V] |
< 230 |
| Eingangsspannung DC [V] |
110...300 |
| Eingangsspannungsbereich AC [V] |
100...240 |
| Ausgangsspannung DC [V] |
24...28 |
| Schutzklasse |
I; (IEC 61140) |
| Überspannungsschutz |
ja; (< 39 DC) |
| Ausgangsspannung [V] |
einstellbar; Ausgangsspannung gemäß SELV, PELV |
| Max. Ausgangsstrom bei min. Ausgangsspannung [A] |
3,3 |
| Max. Ausgangsstrom bei max. Ausgangsspannung [A] |
2,7 |
| Max. Ausgangsstrom kurzzeitig bei min. Ausgangsspannung [A] |
3,3 |
| Max. Ausgangsstrom kurzzeitig bei max. Ausgangsspannung [A] |
2,7 |
| Ausgangsleistung (dauerhaft) [W] |
80 |
| Ausgangsleistung (kurzzeitig) [W] |
80 |
| Leistungsfaktor (Nennspannung 120 V AC / 60 Hz) |
0,61 |
| Leistungsfaktor (Nennspannung 230 V AC / 50 Hz) |
0,56 |
| Anzahl Ausgangsstromkreise |
1 |
| Max. Restwelligkeit [mV] |
50 |
| Einschaltspitzenstrom (Nennspannung 120 V AC / 60 Hz) [A] |
23 |
| Einschaltspitzenstrom (Nennspannung 230 V AC / 50 Hz) [A] |
45 |
| Einschaltstrombegrenzung |
ja |
| Wirkungsgrad (Nennspannung 120 V AC / 60 Hz) [%] |
88 |
| Wirkungsgrad (Nennspannung 230 V AC / 50 Hz) [%] |
89,8 |
| Externe Eingangsabsicherung |
≤ B-10 A / ≤ C-6 A |
| Derating [W/K] |
1,8 (60...70 °C) |
| Netzausfallüberbrückungszeit (Nennspannung 120 V AC / 60 Hz) [ms] |
30 |
| Netzausfallüberbrückungszeit (Nennspannung 230 V AC / 50 Hz) [ms] |
128 |
| Eingangsstrom (Nennspannung 120 V AC / 60 Hz) [A] |
1,24 |
| Eingangsstrom (Nennspannung 230 V AC / 50 Hz) [A] |
0,68 |
| Verlustleistung (Nennspannung 120 V AC / 60 Hz) [W] |
11,1 |
| Verlustleistung (Nennspannung 230 V AC / 50 Hz) [W] |
9,1 |
| Rückspeisefestigkeit [V] |
35 |
| Ausgänge |
| Überlastfest |
ja |
| Überlastverhalten |
Ausgangsstrom konstant |
| Umgebungsbedingungen |
| Umgebungstemperatur [°C] |
-25...70 |
| Hinweis zur Umgebungstemperatur |
| Freiräume für Konvektion beachten (siehe Bedienungsanleitung) |
|
| Lagertemperatur [°C] |
-40...85 |
| Max. zulässige relative Luftfeuchtigkeit [%] |
95; (IEC 60068-2-30) |
| Schutzart |
IP 20; (EN 60529) |
| Verschmutzungsgrad |
2; (IEC 62103: leitfähige Verschmutzung nicht zulässig) |
| Zulassungen / Prüfungen |
| EMV |
| EN 61000-6-1 |
|
| EN 61000-6-2 |
|
| EN 61000-6-3 |
|
| EN 61000-6-4 |
|
| EN 61000-3-2 |
Klasse A |
|
| Schwingfestigkeit |
| IEC 60068-2-6 |
±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz |
|
| Schockfestigkeit |
| IEC 60068-2-27 |
30 g 6 ms / 20 g 11 ms |
|
| Leistungsfaktorkorrektur PFC |
erfüllt |
| Mechanische Daten |
| Gewicht [g] |
569 |
| Montageart |
Tragschiene; (TH35 (EN 60715)) |
| Abmessungen [mm] |
124 x 40 x 122,5 |
| Werkstoffe |
Stahlblech |
| Anzeigen / Bedienelemente |
| Anzeige |
|
| Bemerkungen |
| Bemerkungen |
| Serienschaltung von Ausgängen gilt nur für gleiche Geräte bis max. 150 V DC Gesamtspannung |
|
| Verpackungseinheit |
1 Stück |

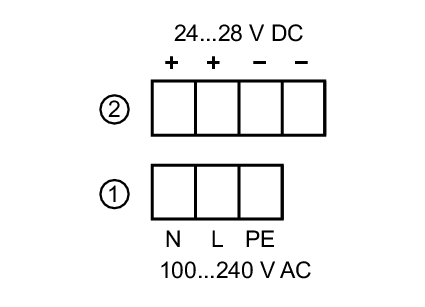

| Elektrischer Anschluss |
| Anschluss |
Schraubklemmen: |
| Diagramme und Kurven |

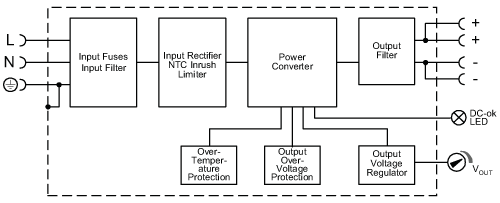

| Blockdiagramm |
|

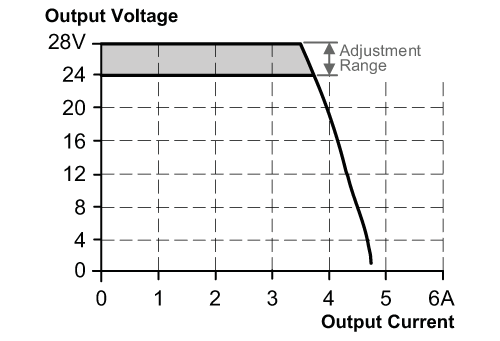

| Ausgangskennlinie |
|

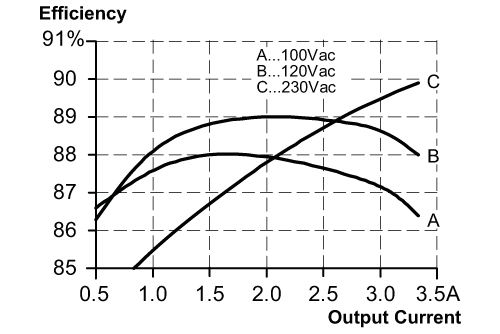

| Kennlinie für Wirkungsgrad / Verlustleistung |
|

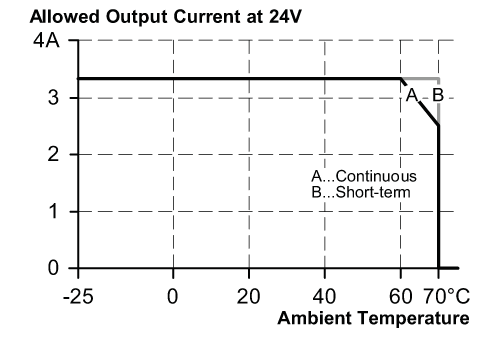

| Kennlinie für Derating |
|

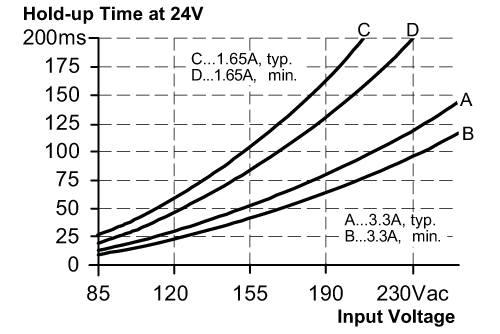

| Kennlinie für Netzausfallüberbrückungszeit |
|
