| Einsatzbereich |
| Applikation |
Feldmontage |
| Durchschleiffunktion |
Spannungsversorgung; Feldbusschnittstelle |
| Elektrische Daten |
| Betriebsspannung [V] |
26...31,6 DC; (AS-i) |
| Max. Stromaufnahme aus AS-i [mA] |
350 |
| Schutzklasse |
III |
| Strombelastbarkeit gesamt [A] |
0,3; (Port 1+2: 0,3 (AS-i)) |
| Ein-/Ausgänge |
| Gesamtzahl der Ein- und Ausgänge |
4; (konfigurierbar) |
| Anzahl der Ein- und Ausgänge |
Anzahl der digitalen Eingänge: 4; Anzahl der digitalen Ausgänge: 2 |
| Eingänge |
| Anzahl der digitalen Eingänge |
4; (IO-Link Port Class A: 2 x 2) |
| Sensorversorgung der Eingänge |
AS-i |
| Schaltpegel High [V] |
11...30 |
| Schaltpegel Low [V] |
0...5 |
| Kurzschlussfestigkeit Digitaleingänge |
ja |
| Ausgänge |
| Anzahl der digitalen Ausgänge |
2; (IO-Link Port Class A: 2 x 1) |
| Strombelastbarkeit Ausgänge gesamt [A] |
0,3 |
| Kurzschlussfest |
ja |
| Aktuatorversorgung der Ausgänge |
AS-i |
| Schnittstellen |
| Kommunikationsschnittstelle |
IO-Link; AS-i |
| IO-Link Master |
| Übertragungstyp |
COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| IO-Link Revision |
1.1 |
| Anzahl Ports Class A |
2 |
| Umgebungsbedingungen |
| Umgebungstemperatur [°C] |
-25...60 |
| Lagertemperatur [°C] |
-25...85 |
| Max. zulässige relative Luftfeuchtigkeit [%] |
90 |
| Schutzart |
IP 65; IP 66; IP 67 |
| Schutzart (NEMA 250) |
6P |
| Verschmutzungsgrad |
2 |
| Chemische Medien |
| ISO 16750-5 |
AA, BA, BD, HLP, CC, DB, DC, DD, CA |
| NEMA 250 5.13.1 |
AA |
|
| Zulassungen / Prüfungen |
| EMV |
| EN 61000-6-2 |
|
| EN 61000-6-4 |
|
|
| Schockfestigkeit |
|
| Vibrationsfestigkeit |
| DIN EN 60068-2-64 2009-04 |
|
| DIN EN 60068-2-6 2008-10 |
|
|
| MTTF [Jahre] |
194 |
| AS-i Kennwerte |
| AS-i Version |
2.11; 3.0 |
| Erweiterter Adressiermodus |
nein |
| AS-i Profil |
S-7.4.E; (CTT1 Eingang) |
| Anzahl AS-i Devices |
1...5 |
| Weitere AS-i Profile |
| S-7.3.E |
: |
CTT1 Eingang |
| S-7.3.2 |
: |
CTT1 Ausgang |
|

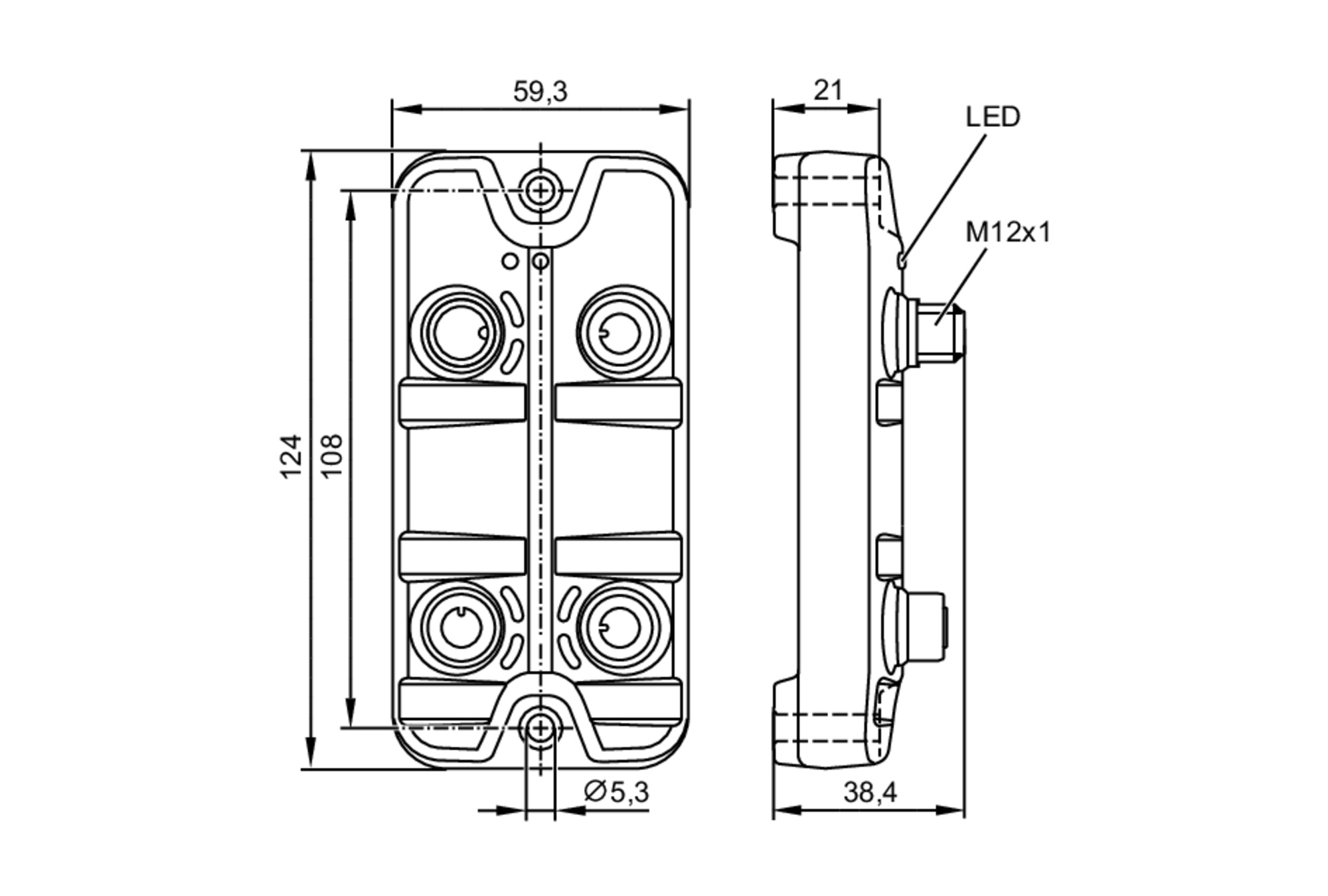

| Mechanische Daten |
| Gewicht [g] |
235,7 |
| Werkstoffe |
Gehäuse: PA orange; Buchse: Messing vernickelt |
| Elektrischer Anschluss |
| Modulanschluss |
M12 |
| Bemerkungen |
| Bemerkungen |
| Weitere Informationen entnehmen Sie bitte der Betriebsanleitung. |
|
| Verpackungseinheit |
1 Stück |
| Elektrischer Anschluss - Prozessanschluss |
| IO-Link Port Class A X01...X02 |
Steckverbindung: 2 x M12; Codierung: A |
| Elektrischer Anschluss - Spannungsversorgung IN |
| X21 |
Steckverbindung: 1 x M12; Codierung: A |
| Elektrischer Anschluss - Spannungsversorgung OUT |
| X22 |
Steckverbindung: 1 x M12; Codierung: A |
