| Características del producto |
| Rango de frecuencia [Hz] |
0,1...12000 |
| Campo de aplicación |
| Versión |
ajuste de parámetros a través del software para PC VES004 |
| Aplicación |
supervisión continua de vibraciones |
| Datos eléctricos |
| Tolerancia de tensión de alimentación [%] |
20 |
| Tensión de alimentación [V] |
24 DC; (en caso de utilización de la entrada IEPE: 24 V + 20%; IEPE = Integrated Electronics Piezo Electric) |
| Consumo de corriente [mA] |
200; ((24 V DC)) |
| Clase de protección |
III |
| Entradas/salidas |
| Número total de entradas y salidas |
8; (configurable) |
| Número de entradas y salidas |
Número de entradas analógicas: 2; Número de entradas dinámicas: 4; Número de salidas digitales: 2; Número de salidas analógicas: 1 |
| Entradas |
| Número total de entradas |
6 |
| Número de entradas analógicas |
2 |
| Entrada analógica de corriente [mA] |
4...20 |
| Resolución de la entrada analógica |
12 |
| Número de entradas dinámicas |
4 |
| Entrada dinámica - Señal |
0...10 mA / IEPE / 4...20 mA |
| Entrada dinámica - Resolución [bit] |
16 |
| Entrada dinámica - Rango de frecuencia [Hz] |
0,1...12000 |
| Entrada dinámica - frecuencia de muestreo [kSamples] |
100 |
| Salidas |
| Número total de salidas |
2 |
| Señal de salida |
señal de conmutación; señal analógica |
| Alimentación |
PNP |
| Número de salidas digitales |
2; (configurable) |
| Función de salida |
normalmente abierto / normalmente cerrado; (parametrizable) |
| Caída de tensión máx. de la salida de conmutación DC [V] |
2 |
| Corriente máxima permanente de la salida de conmutación DC [mA] |
100 |
| Número de salidas analógicas |
1; (configurable) |
| Salida analógica de corriente [mA] |
4...20 |
| Carga máx. [Ω] |
500 |
| Protección contra cortocircuitos |
sí |
| Tipo de protección contra cortocircuitos |
pulsada |
| Resistente a sobrecargas |
sí |
| Rango de configuración / medición |
| Rango de frecuencia [Hz] |
0,1...12000 |
| Interfaces |
| Interfaz de comunicación |
Ethernet |
| Velocidad de transmisión |
10 MBaud; 100 MBaud |
| Protocolo |
TCP/IP |
| Condiciones ambientales |
| Temperatura ambiente [°C] |
0...70 |
| Temperatura de almacenamiento [°C] |
0...70 |
| Grado de protección |
IP 20 |
| Homologaciones / pruebas |
| CEM |
| EN 61000-6-2 |
|
| EN 61000-6-3 |
|
|
| MTTF [años] |
101 |
| Homologación UL |
| Ta |
70 °C |
| Enclosure type |
Type 1 |
| alimentación de tensión |
Limited Voltage/Current (Marking Class 2) |
|
| Datos mecánicos |
| Peso [g] |
323,1 |
| Carcasa |
Carcasa de plástico |
| Tipo de montaje |
carril; (TH35/EN60715) |
| Dimensiones [mm] |
100 x 25,4 x 103,4 |
| Materiales |
PA |
| Memorias de datos |
| Memoria del histórico |
sí |
| Almacenamiento de datos en búfer |
sí |
| Tipo de almacenamiento de datos |
memoria circular; FIFO |
| Tiempo real |
sí; |
| Lugar de almacenamiento |
interno |
| Intervalo de almacenamiento |
min. 1 min |
| Tamaño de memoria |
881664 registros de datos |
| Accesorios |
| Accesorios (opcionales) |
| cable patch cruzado Ethernet para la conexión directa al PC |
|
| Notas |
| Cantidad por pack |
1 unid. |

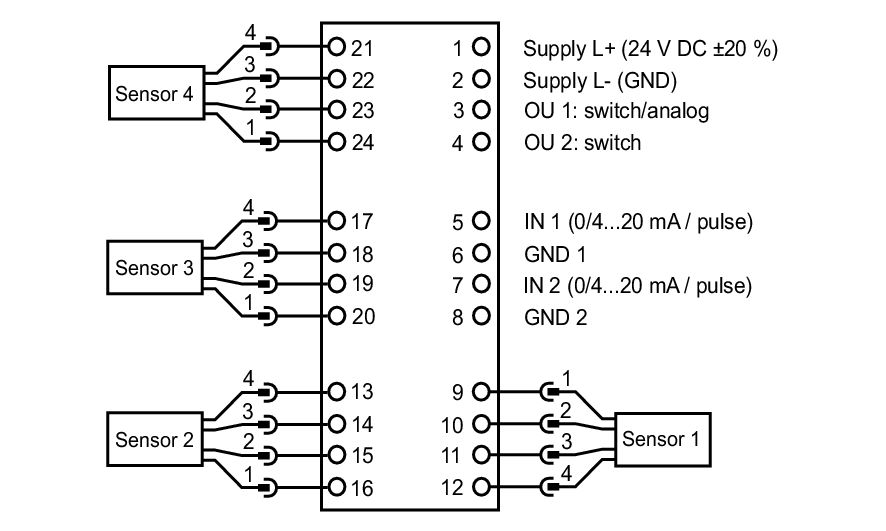

| Conexión eléctrica |
| Conexión |
Combicon: ; Longitud máx. del cable: 250 m |
