| Características del producto |
| Tipo de luz |
luz roja |
| Clase de protección láser |
1 |
| Carcasa |
rectangular con rosca M18 |
| Datos eléctricos |
| Tensión de alimentación [V] |
10...30 DC; ("supply class 2" según cULus) |
| Consumo de corriente [mA] |
< 75 |
| Consumo de corriente de la tensión de referencia [V] |
24 |
| Clase de protección |
III |
| Protección contra inversiones de polaridad |
sí |
| Tipo de luz |
luz roja |
| Longitud de onda [nm] |
650 |
| Vida útil típ. [h] |
50000 |
| Entradas |
| Entradas |
Láser activado/desactivado |
| Salidas |
| Alimentación |
PNP |
| Función de salida |
2 x normalmente abierto / normalmente cerrado; (parametrizable) |
| Corriente máxima por cada salida [mA] |
100 |
| Frecuencia de conmutación DC [Hz] |
11 |
| Tipo de protección contra cortocircuitos |
pulsada |
| Resistente a sobrecargas |
sí |
| Rango de detección |
| Alcance [mm] |
< 1500 |
| Diámetro máx. del punto luminoso [mm] |
5 |
| Dimensiones del punto luminoso aplicables para |
con el alcance máximo |
| Supresión de fondo [m] |
< 20 |
| Rango de configuración / medición |
| Rango de medición [m] |
0,08...1,5 |
| Rango de configuración distancia [m] |
0,085...1,5 |
| Rango de configuración reflectividad del objeto [%] |
6...900; (reflectividad; 6 % papel negro; 100 % papel blanco) |
| Frecuencia de medición [Hz] |
33 |
| Interfaces |
| Interfaz de comunicación |
IO-Link |
| Tipo de transmisión |
COM2 (38,4 kBaud) |
| Revisión IO-Link |
1.1 |
| Norma SDCI |
IEC 61131-9 |
| Perfiles |
Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| Modo SIO |
sí |
| Clase de puerto de maestro requerido |
A |
| Tiempo mínimo del ciclo de proceso [ms] |
5 |
| Datos del proceso IO-Link (cíclico) |
| función |
Longitud de bits |
| Valor del proceso |
2 x 16 |
| Estado del equipo |
4 |
| Información binaria de conmutación |
2 |
|
| Funciones IO-Link (acíclico) |
Marcado específico de la aplicación; Contador de horas de funcionamiento; contador de ciclos de conmutación |
| DeviceIDs compatibles |
| Modo de funcionamiento |
DeviceID |
| predeterminado |
926 |
|
| Nota |
| Para más información, consultar el archivo PDF IODD en "Descargas" |
|
| Condiciones ambientales |
| Temperatura ambiente [°C] |
-25...60 |
| Nota sobre la temperatura ambiente |
| En caso de temperaturas ambientales < -10 °C es necesaria una fase de calentamiento. |
| El láser está desactivado. |
|
| Temperatura de almacenamiento [°C] |
-30...80 |
| Grado de protección |
IP 65; IP 67 |
| Homologaciones / pruebas |
| Clase de protección láser |
1 |
| Nota sobre protección láser |
| atención: |
luz láser |
| clase láser: |
1 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
cumple con la 21 CFR parte 1040, a excepción de las variaciones en conformidad con la Laser Notice nº 50, con fecha de junio de 2007. |
|
| MTTF [años] |
217 |
| Homologación UL |
| Ta |
-20...60 °C |
| Enclosure type |
Type 1 |
| alimentación de tensión |
Class 2 |
| Número de registro UL |
E174191 |
|
| Datos mecánicos |
| Peso [g] |
229,15 |
| Carcasa |
rectangular con rosca M18 |
| Dimensiones [mm] |
61,7 x 22,5 x 45,2 |
| Nombre de la rosca |
M18 x 1 |
| Materiales |
Carcasa: inox (1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; placa frontal: PMMA |
| Orientación de la óptica |
óptica lateral |
| Indicaciones / elementos de mando |
| Indicación |
| Estado de conmutación |
2 x LED, amarillo |
|
1 x pantalla alfanumérica, 3 dígitos |
|
| Elementos de manejo |
|
| Accesorios |
| Componentes incluidos |
|
| Notas |
| Cantidad por pack |
1 unid. |

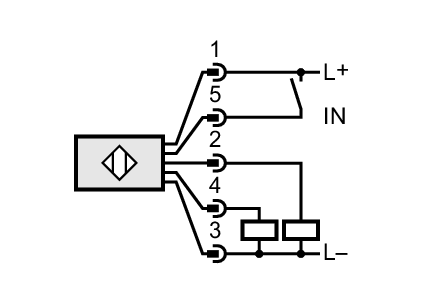

| Conexión eléctrica |
| Conexión |
Conector: 1 x M12; codificación: A |
| Diagramas y curvas |

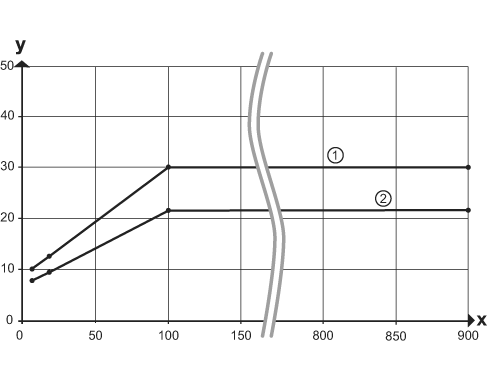

| Curva de histéresis para la reflectividad del objeto |
|
| Curva de histéresis para la medición de la distancia |
|
|
|
a:
|
sensor |
|
b:
|
objeto |
|
c:
|
fondo |
|
x:
|
distancia sensor / objeto [mm] |
|
y:
|
distancia mínima objeto / fondo [mm] |
|
| Otros datos |
| Parámetro |
Rango de configuración |
Configuración de fábrica |
| Uni |
cm |
cm |
| OU1 |
Hno, Hnc, Fno, Fnc, OFF |
Hno |
| SP1 [cm] |
8,5…150 |
150 |
| nP1 [cm] |
8,5…150 |
20 |
| FP1 [cm] |
8,5…150 |
25 |
| LG1 |
And,Or,Off |
Off |
| dS1 [s] |
0…0,1…5 |
0 |
| dr1 [s] |
0…0,1…5 |
0 |
| OU2 |
Hno, Hnc, Fno, Fnc, OFF |
Hno |
| SP2 [%] |
6…900 |
6 |
| bP2 [%] |
6…900 |
60 |
| dP2 [%] |
6…900 |
30 |
| HyL |
Lo/Hi |
Lo |
| LG2 |
And,Or,Off |
Off |
| dS2 [s] |
0...0,1...5 |
0 |
| dr2 [s] |
0...0,1...5 |
0 |
| dFO [s] |
0...0,1...5 |
0,1 |
| dIS |
ON / OFF |
ON |
|
| Repetibilidad: 6 σ |
|
Repetibilidad de los valores de medición |
|
| Distancia |
blanco (90 % de remisión) |
Negro (6 %...90 % de remisión) |
| 85 mm |
12,0 mm |
22,0 mm |
| 750 mm |
12,0 mm |
22,0 mm |
| 1500 mm |
30,0 mm |
90,0 mm |
|
| Valores aplicables a |
|
| Luz externa sobre el objeto |
< 10 klx |
| condiciones ambientales constantes |
23 °C / 960 hPa |
| tiempo mínimo de activación en minutos |
15 |
|
