Detector inductivo

INE2004DN/1D/1G/2G/SOCKET M12

NN505A

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


Precios de lista sin IVA en ARS

  • ce
  • iec
Descarga
Technische Details
Datos eléctricos
Conexión a amplificadores de conmutación
Amplificadores de conmutación conexión a circuitos de corriente con seguridad intrínseca y homologados con los siguientes valores máximos: U = 15 V / I = 50 mA / P = 120 mW
Tensión de alimentación [V] 8,2 DC; (1kΩ)
Tensión de conexión DC [V] 7,5...15; (en caso de utilización fuera de la zona explosiva)
Consumo de corriente [mA] < 1; (bloqueado; conductor: > 2,1)
Clase de protección III
Conexión de actuadores conexión a circuitos de corriente con seguridad intrínseca y homologados de válvulas magnéticas con los siguientes valores máximos: U = 28 V / I = 250 mA / P = 750 mW (bis 40 °C) / P = 650 mW (bis 70 °C); (En caso de utilización en atmósferas gaseosas (grupo II), están permitidos los siguientes valores máximos: U = 28 V / P = 1,1 W; No se deben exceder estos valores.)
Salidas
Alimentación NAMUR
Función de salida 2 x normalmente cerrado
Frecuencia de conmutación DC [Hz] 500
Resistente a sobrecargas
Rango de detección
Alcance [mm] 4
Alcance real Sr [mm] 4 ± 10 %
Alcance operativo [mm] 0...3,25
Precisión / variaciones
Factor de corrección acero: 1 / Acero inoxidable: 0,7 / latón: 0,5 / aluminio: 0,4 / cobre: 0,3
Histéresis [% del Sr] 1...15
Deriva del punto de conmutación [% del Sr] -10...10
Condiciones ambientales
Temperatura ambiente [°C] -25...70
Grado de protección IP 65; IP 67
Homologaciones / pruebas
Homologación BVS 14 ATEX E 005 X; IECEx BVS 14.0005X
Marcado ATEX II 1G Ex ia IIB T4 Ga Ta: -25...70 °C
II 2G Ex ia IIC T4 Gb Ta: -25...70 °C
II 1D Ex ia IIIB T135 °C Da Ta: -25...70 °C
CEM
EN 60947-5-6
Resistencia a vibraciones
10...55 Hz (1 mm)
Resistencia a choques
30 g (11 ms)
MTTF [años] 1268
Parámetros de seguridad
Capacidad propia máx. [nF] 60; (por cada circuito de corriente con seguridad intrínseca)
Inductancia propia máx. [µH] 130; (por cada circuito de corriente con seguridad intrínseca)
Datos mecánicos
Peso [g] 221,5
Carcasa rectangular
Tipo de montaje no enrasable
Dimensiones [mm] 33 x 60 x 92
Materiales Carcasa: PA
Indicaciones / elementos de mando
Indicación
Estado de conmutación 2 x LED, amarillo
Accesorios
Accesorios incluidos
tornillos de cabeza hexagonal interior: 2 x M5 x 16
tornillos de cabeza hexagonal interior: 2 x M3 x 25
Notas
Notas
El equipo no está homologado para tareas de seguridad relativas a la protección de personas.
Cantidad por pack 1 unid.

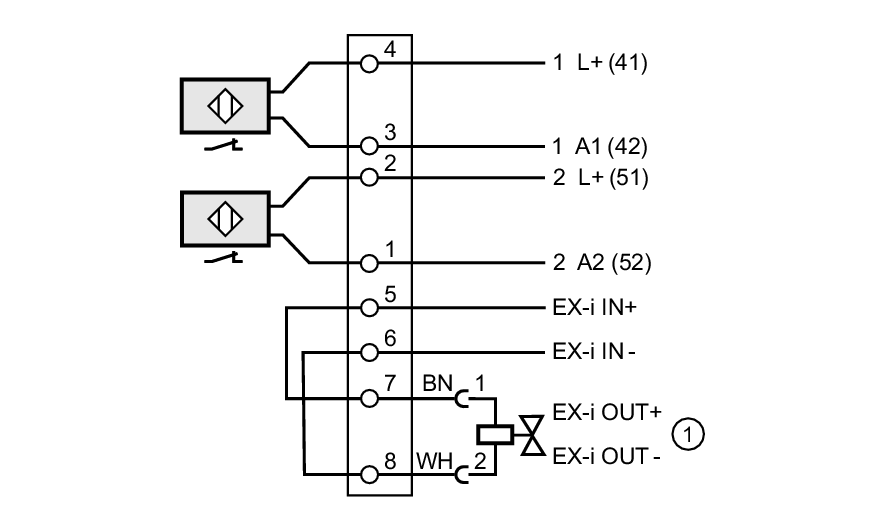

Conexión eléctrica
regleta de bornes en el bornero: ...2,5 mm²; Prensaestopa: M20 X 1,5
Conexión eléctrica - conector hembra
Conexión Conector: 1 x M12
