Detector inductivo

IEB3002BBPKG/V4A/AS

IE5366

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


Precios de lista sin IVA en ARS

  • Diseño especialmente corto
  • Para aplicaciones con un reducido espacio de instalación
  • Resistente a aceites y líquidos refrigerantes
  • Robusta carcasa para el uso en el procesamiento de metales
  • Frecuencia de conmutación muy alta
  • ce
  • eac
  • cul
Descarga
Technische Details
Datos eléctricos
Tensión de alimentación [V] 10...30 DC; (según MBTP)
Consumo de corriente [mA] < 15
Clase de protección III
Protección contra inversiones de polaridad
Salidas
Alimentación PNP
Función de salida normalmente abierto
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Frecuencia de conmutación DC [Hz] 800
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de detección
Alcance [mm] 2
Alcance operativo [mm] 0...1,62
Precisión / variaciones
Factor de corrección acero: 1 / Acero inoxidable: 0,7 / latón: 0,5 / aluminio: 0,4 / cobre: 0,3
Histéresis [% del Sr] 1...20
Condiciones ambientales
Temperatura ambiente [°C] -20...70
Grado de protección IP 65; IP 67; (con conector hembra de ifm enroscado correctamente)
Homologaciones / pruebas
CEM
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 radiado HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV línea a línea, Ri: 2 ohmios
EN 61000-4-6 HF conducido 10 V
EN 55011 clase B
MTTF [años] 1809
Homologación UL
Ta -20...70 °C
Enclosure type Type 1
alimentación de tensión Class 2
Número de registro UL E174191
Datos mecánicos
Peso [g] 15,4
Carcasa Tipo con rosca
Tipo de montaje montaje enrasado
Dimensiones [mm] M8 x 1 / L = 30,5
Nombre de la rosca M8 x 1
Materiales Carcasa: Acero inoxidable; Superficie activa: LCP naranja
Par de apriete [Nm] A = 5 mm: 2 Nm; B: 4 Nm
Indicaciones / elementos de mando
Indicación
Estado de conmutación 4 x 90° LED, amarillo
Accesorios
Accesorios incluidos
tuercas de fijación: 2
Notas
Cantidad por pack 1 unid.
Conexión eléctrica - Conector macho
Conexión Conector: 1 x M8
Diagramas y curvas
Instalación

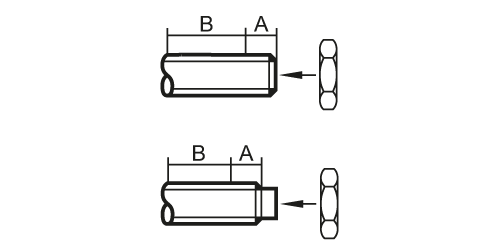

Par de apriete
A (5 mm): 2 Nm
B: 4 Nm
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — IE5366-01 — 13.06.2013 —
