Cable de conexión con conector hembra

EVC005

ADOAH040MSS0005H04

Cable de conexión con conector hembra

EVC005

ADOAH040MSS0005H04

  • Resistente a aceites y líquidos refrigerantes
  • Sellado permanente y fiable también con montaje sin herramientas
  • Alto grado de protección para las exigencias de entornos industriales agresivos
  • Resistente a vibraciones y choques gracias a la tuerca con protección antivibraciones
  • Tope fijo mecánico para una protección eficaz de la junta tórica contra daños
Precios de lista sin IVA en ARS
Tenga en cuenta las indicaciones técnicas del apartado "Descargas".
{{ifmVariantName}}

Ficha técnica en PDF
  • ce
  • ukca
  • eac
  • cul
Datos técnicos
Campo de aplicación
Característica especial Libre de siliconas; Libre de halógenos; Contactos dorados; Aptitud para cadenas portacables
Libre de siliconas sí
Datos eléctricos
Tensión de alimentación [V] < 250 AC / < 300 DC
Clase de protección II
Corriente máxima total [A] 4
Condiciones ambientales
Temperatura ambiente [°C] -25...90
Nota sobre la temperatura ambiente
cULus: ...75
Temperatura ambiente (en movimiento) [°C] -25...90
Nota sobre la temperatura ambiente en movimiento
cULus: ...75
Temperatura de almacenamiento [°C] -25...55
Humedad de almacenamiento [%] 10...100
Otras condiciones climáticas para el almacenamiento según la clase indicada
1K22/ DIN 60721-3-1
Grado de protección IP 65; IP 67; IP 68; IP 69K
Datos mecánicos
Peso [g] 154,9

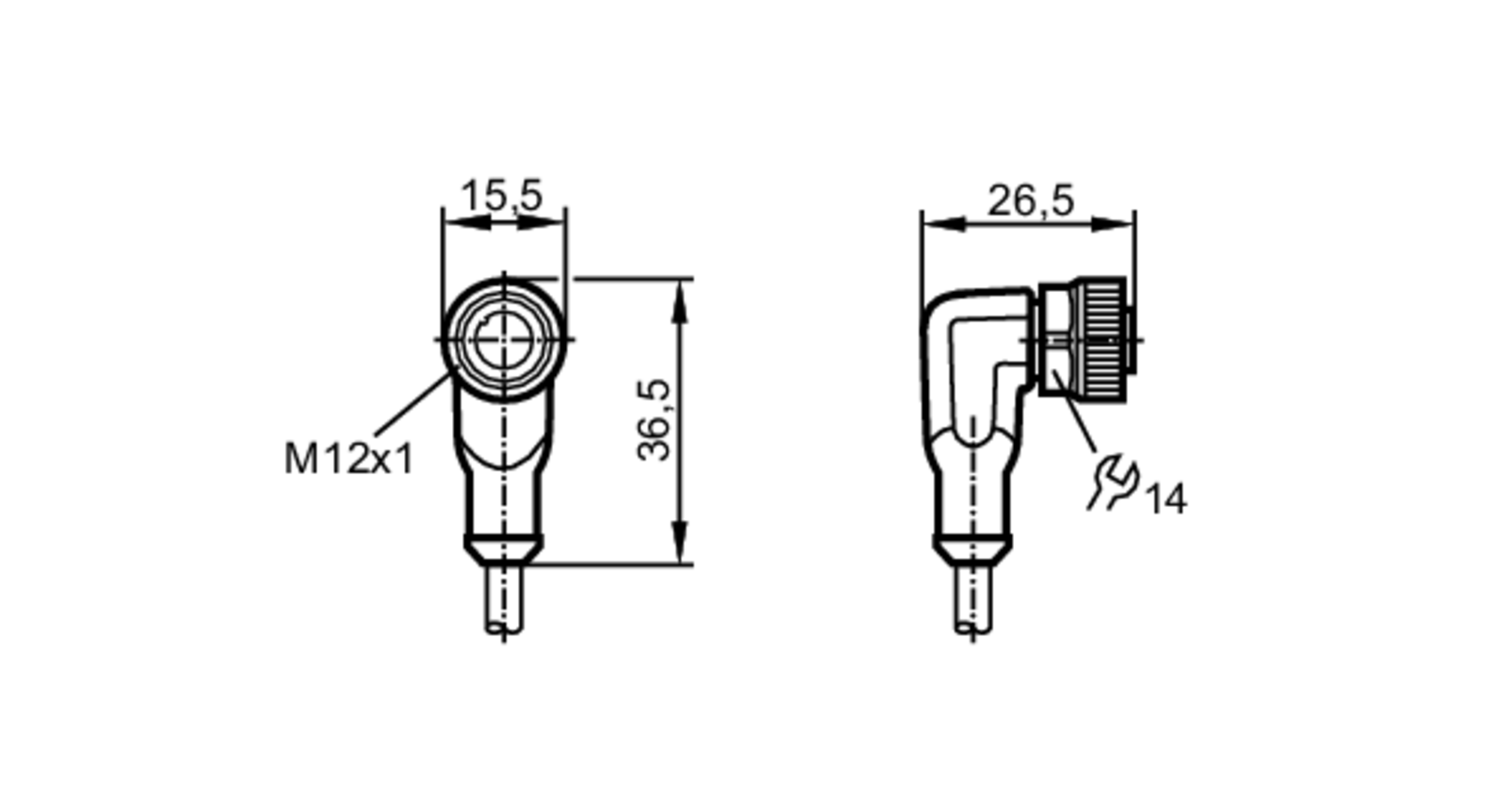

Dimensiones [mm] 26,5 x 15,5 x 36,5
Material del cuerpo TPU
Material de la tuerca latón, niquelado
Material de la junta FKM
Aptitud para cadenas portacables sí
Aptitud para cadenas portacables
radio de curvatura para uso flexible mín. 10 x diámetro del cable
velocidad de avance máx. 3,3 m/s con una longitud de avance horizontal de 5 m y aceleración máx. de 5 m/s²
ciclos de curvatura > 5 Mio.
esfuerzo de torsión ± 180 °/m
Notas
Notas Tenga en cuenta las indicaciones técnicas del apartado "Descargas".
Cantidad por pack 1 unid.
Conexión eléctrica
Cable: 5 m, PUR, Libre de halógenos, negro, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Conexión eléctrica - conector hembra
Conexión Conector: 1 x M12, acodado; codificación: A; cuerpo: TPU, naranja; bloqueo: latón, niquelado; Junta de estanqueidad: FKM; Contactos: dorado; Par de apriete: 0,6...1,5 Nm
Diagramas y curvas
Curva característica de reducción de potencia
Reducción de potencia Imax * 0,8 (DIN EN 60512-5-2)
X Temperatura ambiente [°C]
Y Corriente [A]
