Fuentes de alimentación conmutadas 24 V DC

PSU-3AC/24VDC-40A

E84036

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


Precios de lista sin IVA en ARS

  • Para el suministro regulado de corriente de controladores, sensores, actuadores y componentes eléctricos para uso industrial
  • Pérdidas reducidas de potencia gracias a un elevado rendimiento
  • Tiempo prolongado de puenteo en caso de corte del suministro eléctrico
  • El equipo se puede desconectar mediante un emisor de señales
  • Reservas de potencia elevada
  • ce
  • cul
  • cruus
Datos técnicos completos en formato PDF

Technische Details
Datos eléctricos
Frecuencia AC [Hz] 47...64
Tolerancia de tensión de alimentación [%] 15...20
Tensión nominal AC [V] < 400
Tensión de entrada AC [V] 380...480
Tensión de salida DC [V] 24...28
Clase de protección I; (IEC 61140)
Protección contra sobretensión sí; (< 32 DC)
Tensión de salida [V] ajustable; Tensión de salida según MBTS, MBTP
Corriente de salida máx. con la tensión de salida mín. [A] 40
Corriente de salida máx. con la tensión de salida máx. [A] 34,3
Corriente de salida máx. en pico, con la tensión de salida mín. [A] 60
Corriente de salida máx. en pico, con la tensión de salida máx. [A] 51,5
Potencia de salida (permanente) [W] 960
Potencia de salida (picos) [W] 1440
Nota sobre la potencia de salida (picos)
en caso de consumo > 4 s, la potencia se reduce automáticamente a la potencia de salida
Factor de potencia (tensión nominal 400 V AC / 50 Hz) 0,88
Nota sobre el factor de potencia (tensión nominal 400 V AC / 50 Hz)
con tensión de fase simétrica
Factor de potencia (tensión nominal 480 V AC / 50 Hz) 0,9
Nota sobre el factor de potencia (tensión nominal 480 V AC / 50 Hz)
con tensión de fase simétrica
Reserva de potencia [%] 50
Número de circuitos de salida 1
Ondulación residual máx. [mV] 100
Corriente de pico (tensión nominal 400 V AC / 60 Hz) [A] 4,5
Corriente de pico (tensión nominal 480 V AC / 50 Hz) [A] 4,5
Limitación de la corriente de irrupción
Eficacia energética (tensión nominal 400 V AC / 60 Hz) [%] 95,3
Eficacia energética (tensión nominal 480 V AC / 50 Hz) [%] 95,2
Protección externa de entrada ≥ B-6 A / ≥ C-6 A
Reducción de potencia [W/K] 24 (60...70 °C)
Autonomía en caso de un fallo de red (tensión nominal 400 V AC / 60 Hz) [ms] 25
Autonomía en caso de un fallo de red (tensión nominal 480 V AC / 50 Hz) [ms] 25
Corriente de entrada (tensión nominal 400 V AC / 60 Hz) [A] 1,65
Corriente de entrada (tensión nominal 480 V AC / 50 Hz) [A] 1,35
Pérdida de potencia (tensión nominal 400 V AC / 60 Hz) [W] 47,3
Pérdida de potencia (tensión nominal 480 V AC / 50 Hz) [W] 48,4
Resistencia de realimentación de corriente [V] 35
Salidas
Protección contra cortocircuitos
Resistente a sobrecargas
Procedimiento de sobrecarga corriente de salida constante
Tipo de señal DC-OK Salida relé
Capacidad de resistencia señal DC-OK 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Condiciones ambientales
Temperatura ambiente [°C] -25...70
Nota sobre la temperatura ambiente
observar los espacios libres para la convección (véase el manual de instrucciones)
Temperatura de almacenamiento [°C] -40...85
Humedad relativa del aire máx. [%] 95; (IEC 60068-2-30)
Grado de protección IP 20; (EN 60529)
Grado de suciedad 2; (IEC 62103: suciedad conductora no permitida)
Homologaciones / pruebas
CEM
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 clase A
Resistencia a vibraciones
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 1 g 17,8...500 Hz
Resistencia a choques
IEC 60068-2-27 15 g 6 ms / 10 g 11 ms
Corrección del factor de potencia PFC cumplido
Datos mecánicos
Peso [g] 1754,5
Tipo de montaje carril; (TH35 (EN 60715))
Dimensiones [mm] 124 x 110 x 130,7
Materiales chapa de acero
Indicaciones / elementos de mando
Indicación
DC ok 1 LED
Sobrecarga 1 LED
Notas
Notas
La conexión en serie de salidas solamente es aplicable para equipos idénticos con un máximo de 150 V DC de tensión total.
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión bornes roscados:
Diagramas y curvas

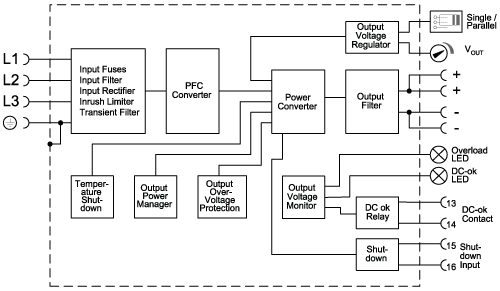

Diagrama de bloque
características de la salida

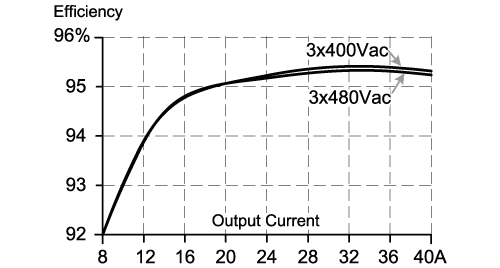

Curva característica de eficacia energética / pérdida de potencia
Curva característica de reducción de potencia
Curva característica de autonomía en caso de un fallo en la red
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — E84036-00 — 28.01.2016 —
