| Campo de aplicación |
| Característica especial |
Contactos dorados |
| Datos eléctricos |
| Tensión de alimentación [V] |
18...30 DC |
| Tensión nominal DC [V] |
24 |
| Consumo de corriente [mA] |
< 20 |
| Clase de protección |
III |
| Protección contra inversiones de polaridad |
sí; (en la parte del maestro) |
| Protección contra sobretensión |
sí; (integrada) |
| Protección contra sobretensiones para tensión |
| entre L-, pin 5 y tierra |
entre L+, cables de señal y tierra |
| Umax = 45 V para picos de tensión |
Umax = 90 V para picos de tensión |
| Umin = 30 V para funcionamiento normal |
Umin = 60 V para funcionamiento normal |
|
| Protección contra sobretensiones para corriente |
| Corriente de sobretensión |
Corriente de fuga |
| Imax = 25 A |
Imax = 10 µ |
|
| Retardo a la disponibilidad [s] |
< 2; (por cada repetidor) |
| Corriente máxima por cada puerto [A] |
0,84; (Port Class A; Port Class B: 2) |
| Tiempo de retardo de los datos acíclicos |
hasta 2 ciclos; (por cada repetidor) |
| Tiempo de retardo de los datos del proceso |
hasta 1 ciclo; (por cada repetidor) |
| Interfaces |
| Interfaz de comunicación |
IO-Link |
| Unterstützte IO-Link Revision |
1.0; 1.1 |
| Unterstützte Masterportklasse |
A / B |
| Tipo de transmisión |
COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| Norma SDCI |
IEC 61131-9 |
| Modo SIO |
no |
| Condiciones ambientales |
| Temperatura ambiente [°C] |
-25...65 |
| Temperatura de almacenamiento [°C] |
-40...85 |
| Grado de protección |
IP 68; IP 69K; (7 días / profundidad de agua 3 m / 0,3 bar: IP 68) |
| Homologaciones / pruebas |
| CEM |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-4 |
en depósitos metálicos abiertos o de plástico |
|
| Resistencia a choques |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| Resistencia a vibraciones |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
| MTTF [años] |
409 |
| Homologación UL |
| Número de registro UL |
E205959 |
|

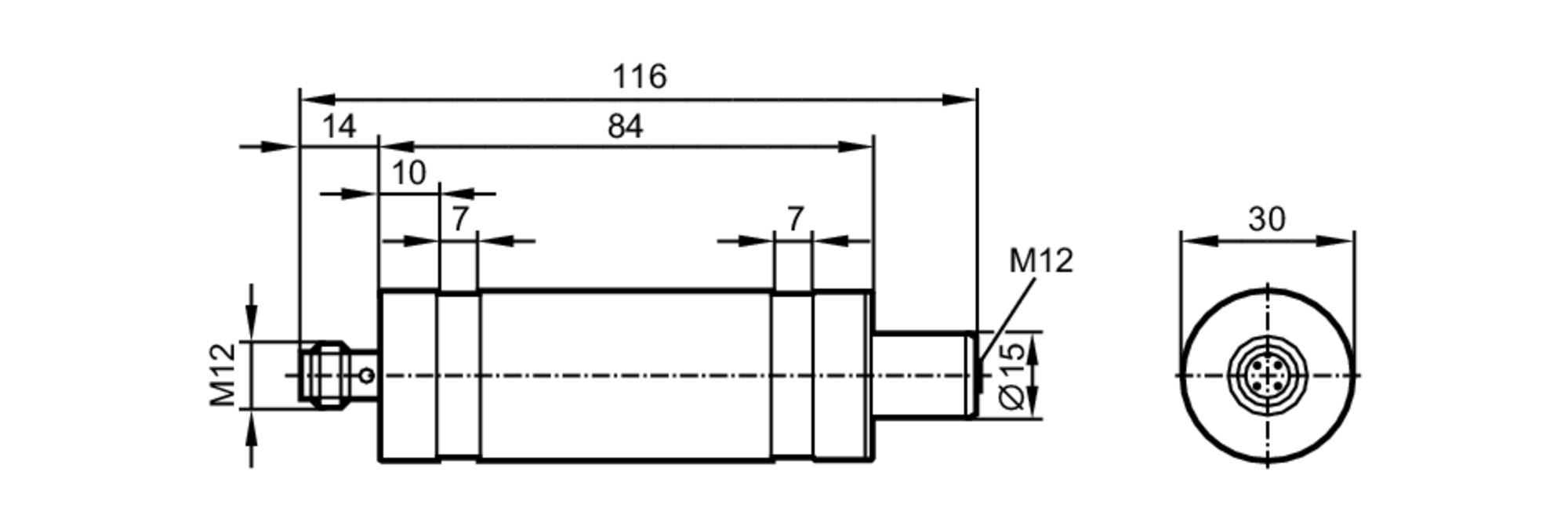

| Datos mecánicos |
| Peso [g] |
212 |
| Materiales |
inox (1.4404 / 316L); PEI; PA reforzado con fibra; FKM; Abrazadera de puesta a tierra: inox (1.4301 / 304) |
| Indicaciones / elementos de mando |
| Indicación |
|
1 x LED |
| Disponibilidad |
verde |
| IO-Link |
verde |
| error |
rojo |
|
| Notas |
| Notas |
| Para más información sobre la longitud máxima del cable, consultar las instrucciones de uso. |
| Puesta a tierra funcional mediante abrazadera de toma a tierra premontada, |
| para más información, consulte las instrucciones de uso |
|
| Cantidad por pack |
1 unid. |
