Memory Plug IO-Link
E30398
MEMORY PLUG
Memory Plug IO-Link
E30398
MEMORY PLUG
- Parametrización rápida y sencilla de los sensores IO-Link
- Copia y almacenamiento cómodos de los datos de los sensores
- Cambio sencillo de un equipo defectuoso
- Se puede reescribir tantas veces como se desee
- Conexión fácil por medio de una conexión M12 de eficiencia probada
Precios de lista sin IVA en ARS
{{ifmVariantName}}
| Datos eléctricos | |||||
|---|---|---|---|---|---|
| Tensión de alimentación [V] | 18...32 DC | ||||
| Consumo de corriente [mA] | < 35 | ||||
| Resistencia de aislamiento mín. [MΩ] | 100; (500 V DC) | ||||
| Clase de protección | III | ||||
| Protección contra inversiones de polaridad | sí | ||||
| Salidas | |||||
| Señal de salida | IO-Link | ||||
| Alimentación | PNP | ||||
| Caída de tensión máx. de la salida de conmutación DC [V] | 0,5 | ||||
| Corriente máxima permanente de la salida de conmutación DC [mA] | 500; (brevemente: 2 A / 50 ms) | ||||
| Tipo de protección contra cortocircuitos | en función del sensor conectado | ||||
| Interfaces | |||||
| Interfaz de comunicación | IO-Link | ||||
| IO-Link Device | |||||
| Tipo de transmisión | COM2 (38,4 kBaud) | ||||
| Revisión IO-Link | 1.1 | ||||
| Perfiles | sin perfil | ||||
| Modo SIO | no | ||||
| Clase de puerto de maestro requerido | A | ||||
| Tiempo mínimo del ciclo de proceso [ms] | 2,5 | ||||
| IO-Link Master | |||||
| Tipo de transmisión | COM1 (4,8 kBaud); COM2 (38,4 kBaud) | ||||
| Revisión IO-Link | 1.1 | ||||
| Norma SDCI | IEC 61131-9 (Draft) | ||||
| Número de puertos clase A | 1 | ||||
| Condiciones ambientales | |||||
| Temperatura ambiente [°C] | -25...60 | ||||
| Temperatura de almacenamiento [°C] | -40...85 | ||||
| Grado de protección | IP 65; IP 67 | ||||
| Homologaciones / pruebas | |||||
| CEM |
|
||||
| Resistencia a choques |
|
||||
| Resistencia a vibraciones |
|
||||
| MTTF [años] | 655,69 | ||||
| Datos mecánicos | |||||
| Peso [g] | 116,5 | ||||
| Dimensiones [mm] | M12 x 1 | ||||
| Nombre de la rosca | M12 x 1 | ||||
| Materiales | PA PACM 12 (TROGAMID); PET | ||||
| Material de la junta | FKM | ||||
| Indicaciones / elementos de mando | |||||
| Indicación |
|
||||
| Notas | |||||
| Notas |
|
||||
| Cantidad por pack | 1 unid. | ||||
| Conexión eléctrica | |||||
| Conexión | Conector: 1 x M12; codificación: A; cuerpo: TPU; bloqueo: inox (1.4404 / 316L); Junta de estanqueidad: FKM | ||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — E30398-00 — 30.10.2013 —
|
|||||
E30398 –
MEMORY PLUG
- 1
- Conexión para voltaje auxiliar y señales de salida
- 2
- Conexión para sensor de temperatura
Conexión eléctrica
Conector: 1 x M12; codificación: A; cuerpo: TPU; bloqueo: inox (1.4404 / 316L); Junta de estanqueidad: FKM

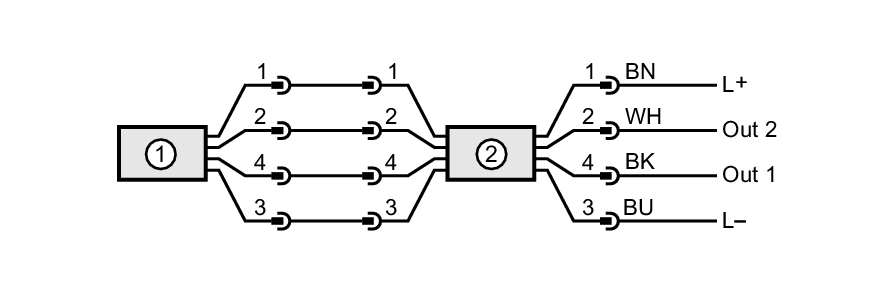

Conexión
- 1:
- sensor
- 2:
- Memory plug
