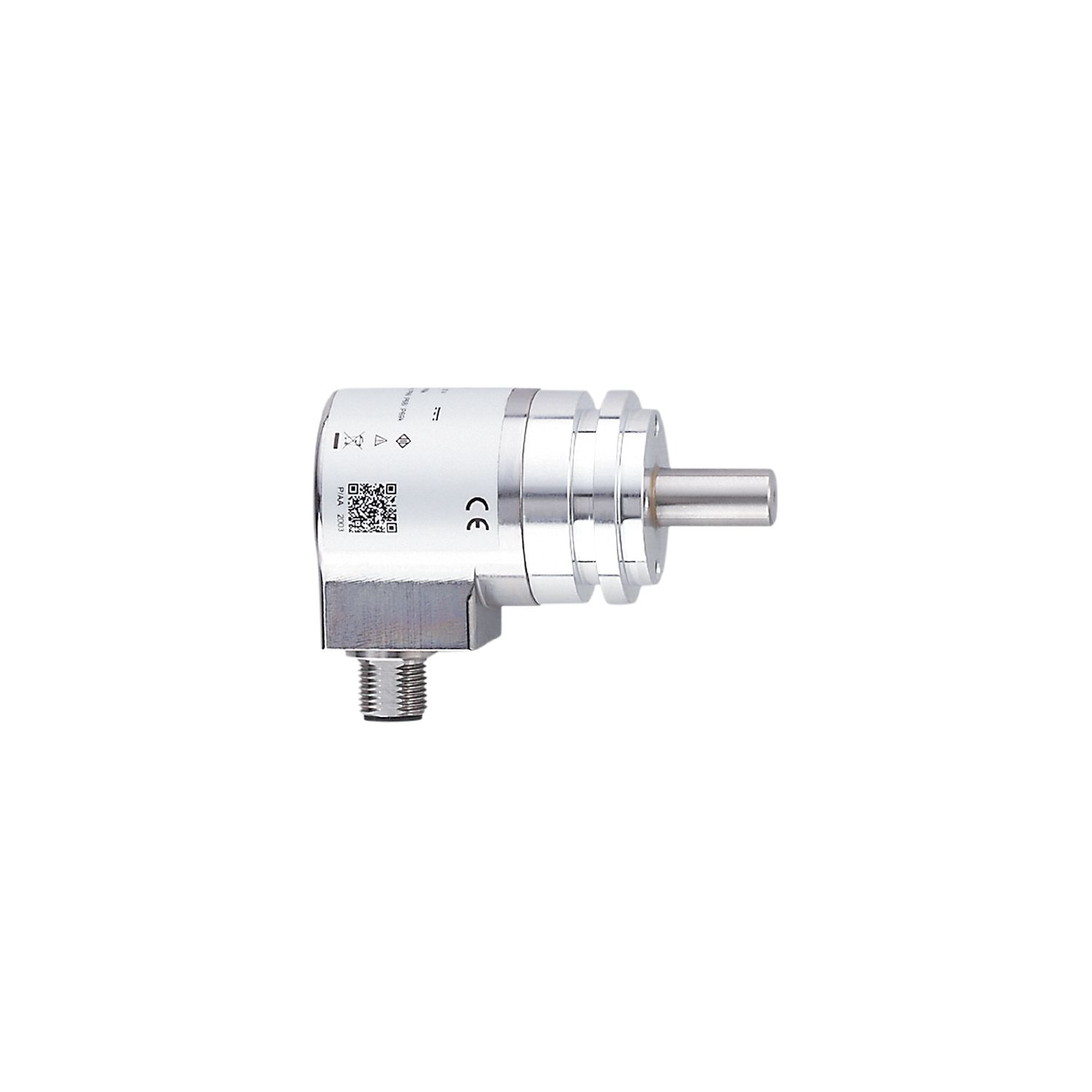

Encóder absoluto multivuelta con eje macizo

Name: RMB320
Brand: ifm
SKU: RMB320
Price: 12839.00 MXN

RMB320

RMB10FRU51213bIOLHD

Encóder absoluto multivuelta con eje macizo

RMB320

RMB10FRU51213bIOLHD

Seguimiento absoluto de la posición incluso sin suministro eléctrico
Medición del tiempo de funcionamiento de rodamientos para una planificación eficiente del mantenimiento
Resolución total programable hasta 31 bits
Salida/entrada de conmutación digital programable
Elevada resistencia a choques y vibraciones gracias al principio de exploración magnético

El Precio no incluyen Iva.

Características del producto

Resolución	65536 pasos; 32768 revoluciones; 31 Bit
Interfaz de comunicación	IO-Link
Versión del eje	eje macizo
Diámetro del eje [mm]	10

Campo de aplicación

Principio de funcionamiento	absoluto
Tipo de revolución	Multivuelta (multiturn)
Sistema de detección	magnético

Datos eléctricos

Tensión de alimentación [V]	18...30 DC; (; según MBTP)
Tensión nominal de aislamiento [V]	30
Consumo de corriente [mA]	< 75
Clase de protección	III
Protección contra inversiones de polaridad	sí
Tiempo de retardo a la disponibilidad máx. [ms]	1000
Velocidad de rotación máx. eléctrica [U/min]	6000

Salidas

Protección contra cortocircuitos	sí

Rango de configuración / medición

Resolución	65536 pasos; 32768 revoluciones; 31 Bit

Precisión / diferencias

Exactitud [°]	0,1

Software / programación

Opciones de parametrización	preselección; punto cero; Sentido de giro; Velocidad de rotación

Interfaces

Interfaz de comunicación

IO-Link

Tipo de transmisión

COM3 (230,4 kBaud)

Revisión IO-Link

1.1

Norma SDCI

IEC 61131-9 CDV

Perfiles

Function class	Designación
0x4000	Identification and Diagnosis
0x8001	Switching Signal Channel
0x800B	Measurement Data Channel (high resolution)

Modo SIO

Tipo de puerto maestro requerido

Tiempo mínimo del ciclo de proceso [ms]

2,3

Datos del proceso IO-Link (cíclico)

Función	Longitud de bits
Valor del proceso	96
Estado del equipo	4
Información binaria de conmutación	5

Funciones IO-Link (acíclico)

Marcado específico de la aplicación; Contador de horas de funcionamiento; temperatura interna; contador de ciclos de conmutación

DeviceIDs compatibles

Modo de funcionamiento	DeviceID
default	1064

Nota

Para más información, consultar el archivo PDF IODD en "Descargas"

Condiciones ambientales

Temperatura ambiente [°C]	-40...85
Temperatura de almacenamiento [°C]	-40...85
Humedad relativa del aire máx. [%]	98; (Condensación no permitida)
Grado de protección	IP 68; IP 69K

Homologaciones / pruebas

CEM

DIN EN 61000-4-2 ESD	4 kV CD
DIN EN 61000-4-3 radiado HF	10 V/m
DIN EN 61000-4-4 Burst	2 kV
DIN EN 61000-4-6 HF conducido	10 V

Resistencia a vibraciones

DIN EN 60068-2-6

30 g / 10...1000 Hz semisinusoidal

Resistencia a choques

DIN EN 60068-2-27

200 g / 11 ms

Resistencia a choques continuos

DIN EN 60068-2-29

30 g / 6 ms semisinusoidal

Datos mecánicos

Peso [g]

279,8

Dimensiones [mm]

Ø 42 / L = 107,9

Materiales

collarín: aluminio; Carcasa: acero revestimiento barnizado catódico por inmersión, resistente a arañazos

Par de apriete inicial máx. [Nm]

Temperatura de referencia par de apriete [°C]

Versión del eje

eje macizo

Diámetro del eje [mm]

Material del eje

inox (1.4112 / 440B)

Carga máx. axial en el extremo del eje [N]

180

Carga máx. radial en el extremo del eje [N]

180

Brida de fijación

Brida servo

Conexión eléctrica - Conector macho

	Conector: 1 x M12, axial; codificación: A; LED
