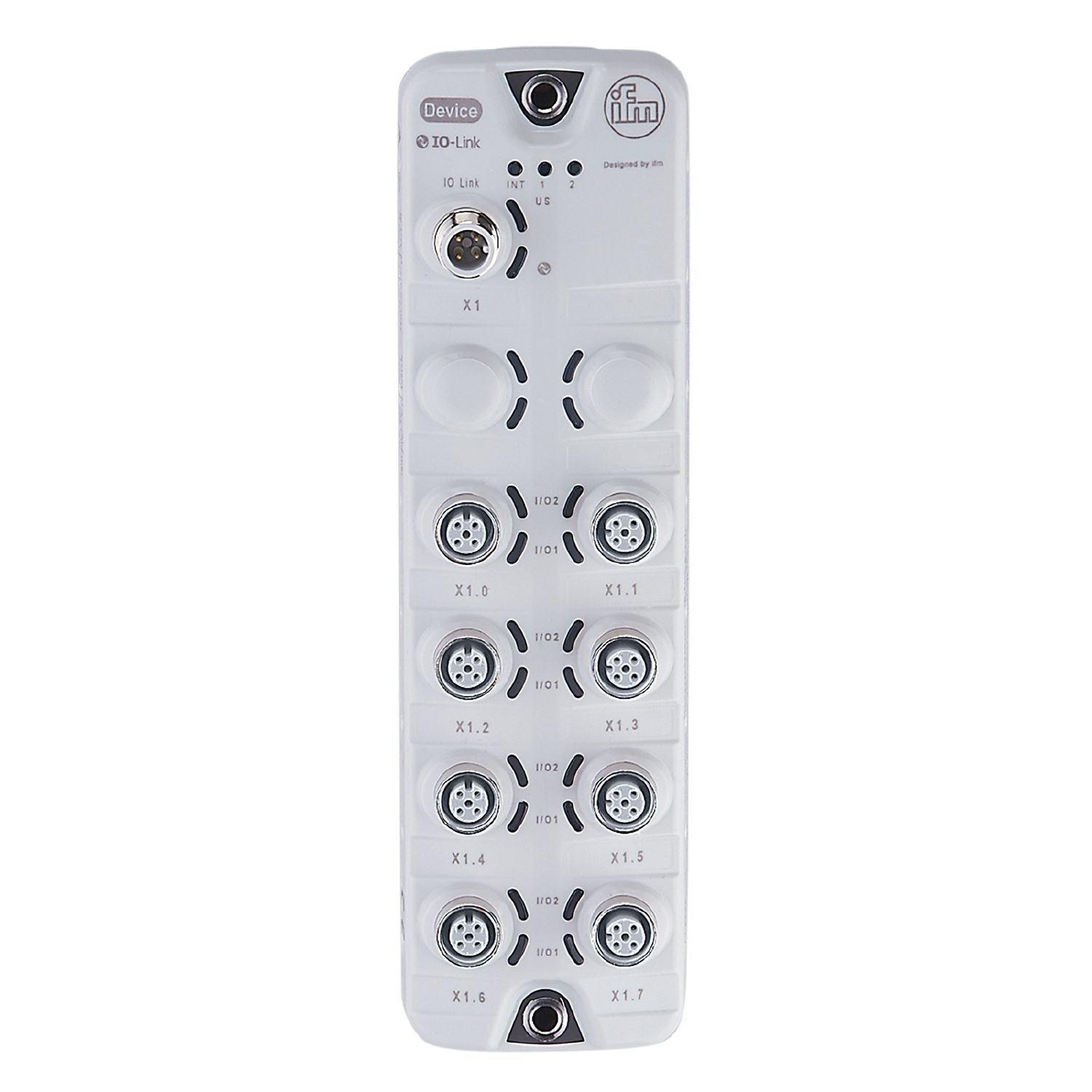

IO-Link input/output modul
AL2201
IOL MOD SL 8XMP/DX A M12 IP69K
IO-Link input/output modul
AL2201
IOL MOD SL 8XMP/DX A M12 IP69K
- Verschiedene digitale und analoge Ein- / Ausgangsfunktionen zur IO-Link-Kommunikation in nur einem Modul
- 8 unabhängig voneinander parametrierbare E/A-Ports
- Galvanische Trennung von Hilfsspannung und IO-Link
- Digitale Eingangsfilter, Performance Line-Variante mit bis zu 1,8 A Ausgangsstrom
- Erweiterung von IO-Link Mastern mit zusätzlichen Ein-und Ausgängen
Elektriske Data
Driftspænding [V] | 18...30 DC |
---|---|
Strømforbrug [mA] | 1100; (US) |
Kapslingsklasse | III |
Indgange / Udgange
Total antal indgange og udgange | 16; (konfigurerbar) |
---|---|
Antal inputs og outputs | Antal digitale indgange: 16; Antal analoge indgange: 8; Antal digitale udgange: 16 |
Indgange
Antal digitale indgange | 16; (konfigurerbar) |
---|---|
Kobling af digitale indgange | PNP; (Type 3 (IEC 61131-2)) |
Sensorforsyning til indgangene | US |
Strømforsyning [V] | 18...30 |
Indgangsstrøm High [mA] | 2...15 |
Indgangsstrøm Low [mA] | 0...1,5 |
Koblingsniveau høj signal [V] | 11...28 |
Koblingsniveau lav signal [V] | 0...5 |
Antal analoge indgange | 8; (konfigurerbar strøm-/ spændingsindgang) |
Analog indgang (strøm) [mA] | 4...20 |
Analog indgang (spænding) [V] | 0...10 |
Opløsning analog input | 16 Bit |
Udgange
Antal digitale udgange | 16; (konfigurerbar) |
---|---|
Max strømbelastning pr. udgang [mA] | 1000 |
Max. Strøm belastning total [A] | 1 |
Kortslutningsbeskyttelse | ja |
Aktuator forsyning udgange | US |
Interface
Kommunikationsinterface | IO-Link | ||||||
---|---|---|---|---|---|---|---|
SDCI-Norm | IEC 61131-9 | ||||||
Transmissionstype | COM3 (230,4 kBaud) | ||||||
IO-Link Revision | 1.1 | ||||||
SIO-Mode | nej | ||||||
Nødvendig masterport klasse | A | ||||||
Min. Process-cyklustid [ms] | 4 | ||||||
Understøttede DeviceIDs |
|
||||||
Henvisning |
|
Omgivende forhold
Omgivelsestemperatur [°C] | -25...60 | ||||
---|---|---|---|---|---|
Lagringstemperatur [°C] | -25...70 | ||||
Maks. tilladt relativ luftfugtighed [%] | 90 | ||||
Max højde over havet [m] | 2000 | ||||
Kapslingsklasse | IP 65; IP 67; IP 69K; (drift med rustfrit stål beskyttelseshætte: IP 69K) | ||||
Beskyttelsesklasse (NEMA 250) | 6P | ||||
Forureningsgrad | 2 | ||||
Kemiske medier |
|
Godkendelser / Tests
EMC |
|
||||||
---|---|---|---|---|---|---|---|
Chokbestandig |
|
||||||
Vibrationsbestandig |
|
Mekaniske data
Vægt [g] | 482,29 |
---|---|
Dimensioner [mm] | 26 x 59,3 x 208 |
Materiale | Kapsling: PA grå; Hunstik: rustfri stål (1.4404 / 316L) |
Tætningsmateriale | EPDM |
Tilspændingsmoment [Nm] | < 0,8 |
Display / Betjeningsenhed
Display |
|
---|
Tilbehør
Tilbehør (valgfri) |
|
---|
Bemærkning
Emballage-enheder | 1 stk. |
---|
Elektrisk tilslutning - IO-Link
X1 | Stik: 1 x M12; kodning: A |
---|
Elektrisk tilslutning - input / output
X1.0...X1.7 | Stik: 8 x M12; kodning: A; pakning: EPDM |
---|
