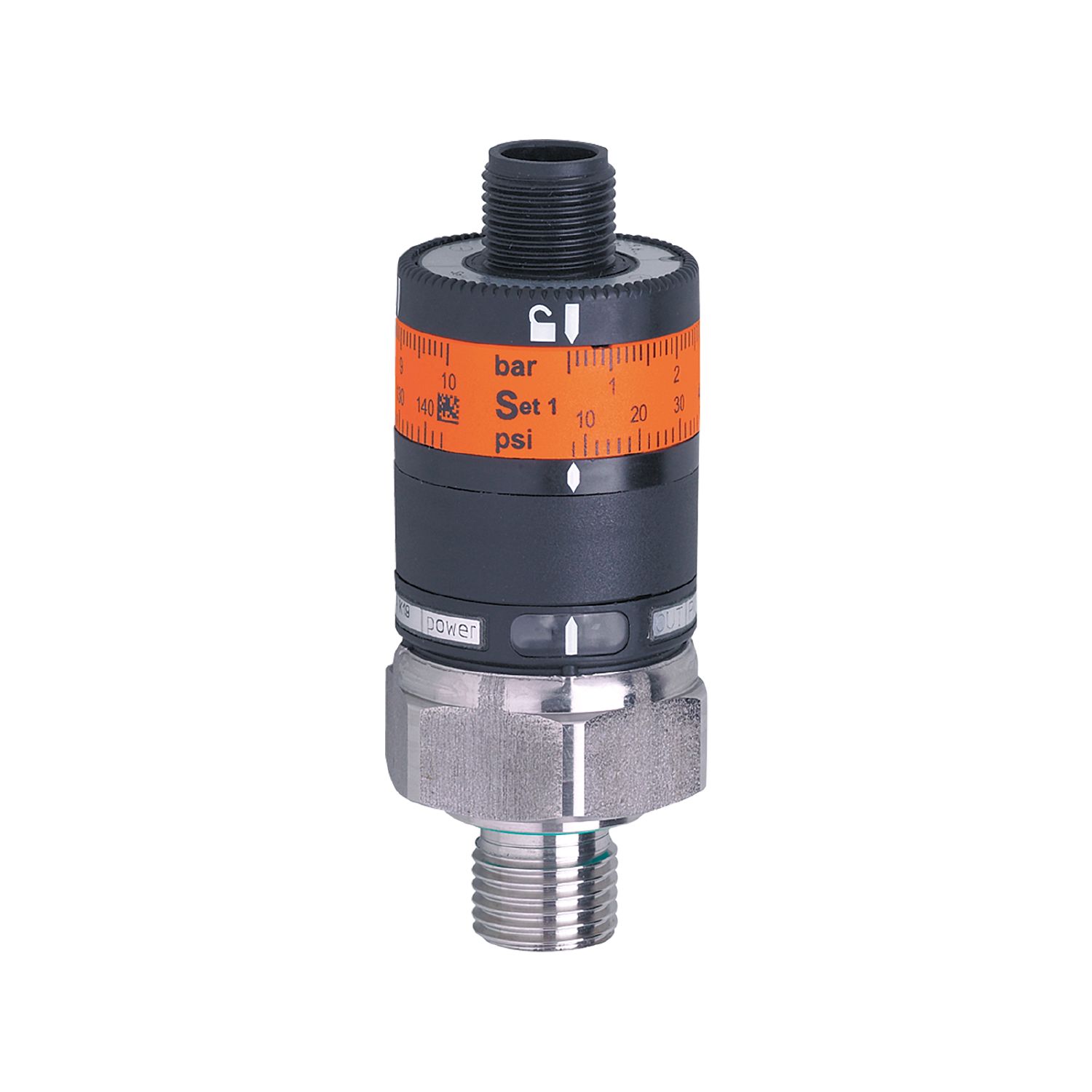

Druckschalter mit intuitiver Schaltpunkteinstellung

PK5522

PK-100-SFG14-PSPKG/US/ /W

Druckschalter mit intuitiver Schaltpunkteinstellung

PK5522

PK-100-SFG14-PSPKG/US/ /W

  • Einfache Schaltpunkteinstellung mittels Stellring
  • Edelstahlmesszelle z. B. für Freone in der Kältetechnik
  • Mechanische Verriegelung verhindert ungewolltes Verstellen
  • Hoher Berstdruck
  • Für den Einsatz in Hydraulik- und Pneumatikanwendungen
  • ce
  • ukca
  • cul
Produktmerkmale
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 1
Messbereich
0...100 bar 0...1450 psi
Prozessanschluss Gewindeanschluss G 1/4 Außengewinde Innengewinde:M5
Einsatzbereich
Applikation für den industriellen Einsatz
Medien Flüssige und gasförmige Medien
Mediumtemperatur [°C] -25...80
Min. Berstdruck
1000 bar 14500 psi
Druckfestigkeit
200 bar 2900 psi
Druckart Relativdruck
Elektrische Daten
Betriebsspannung [V] 9,6...32 DC
Stromaufnahme [mA] < 25
Min. Isolationswiderstand [MΩ] 100; (500 V DC)
Schutzklasse III
Verpolungsschutz ja
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 1
Ausgänge
Gesamtzahl Ausgänge 1
Ausgangssignal Schaltsignal
Elektrische Ausführung PNP
Anzahl der digitalen Ausgänge 1
Ausgangsfunktion Schließer
Max. Spannungsabfall Schaltausgang DC [V] 2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 500
Schaltfrequenz DC [Hz] 100
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Mess-/Einstellbereich
Messbereich
0...100 bar 0...1450 psi
Schaltpunkt SP
3...100 bar 44...1450 psi
Hysterese
2 bar 29 psi
Genauigkeit / Abweichungen
Schaltpunktgenauigkeit [% vom Endwert] < ± 2,5; (Einstellgenauigkeit)
Wiederholgenauigkeit [% vom Endwert] < ± 0,5; (bei Temperaturschwankungen < 10 K)
Kennlinienabweichung [% vom Endwert] < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
Temperatureinfluss pro 10 K < ± 0,5
Software / Programmierung
Schaltpunktabgleich Einstellring
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...80
Lagertemperatur [°C] -40...100
Schutzart IP 67
Zulassungen / Prüfungen
EMV
DIN EN 61000-6-2
DIN EN 61000-6-3
Schockfestigkeit
DIN IEC 68-2-27 50 g (11 ms)
Vibrationsfestigkeit
DIN IEC 68-2-6 20 g (10...2000 Hz)
MTTF [Jahre] 1030
Druckgeräterichtlinie Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Mechanische Daten
Gewicht [g] 93,5
Werkstoffe PBT; PC; FKM; 1.4404 (Edelstahl / 316L)
Werkstoffe in Kontakt mit dem Medium 1.4404 (Edelstahl / 316L); FKM
Min. Druckzyklen 50 Millionen
Anzugsdrehmoment [Nm] 25
Prozessanschluss Gewindeanschluss G 1/4 Außengewinde Innengewinde:M5
Drosselelement vorhanden nein (nachrüstbar)
Anzeigen / Bedienelemente
Anzeige
Betrieb LED, grün
Schaltzustand LED, gelb
Skala vorhanden ja
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12; Codierung: A
