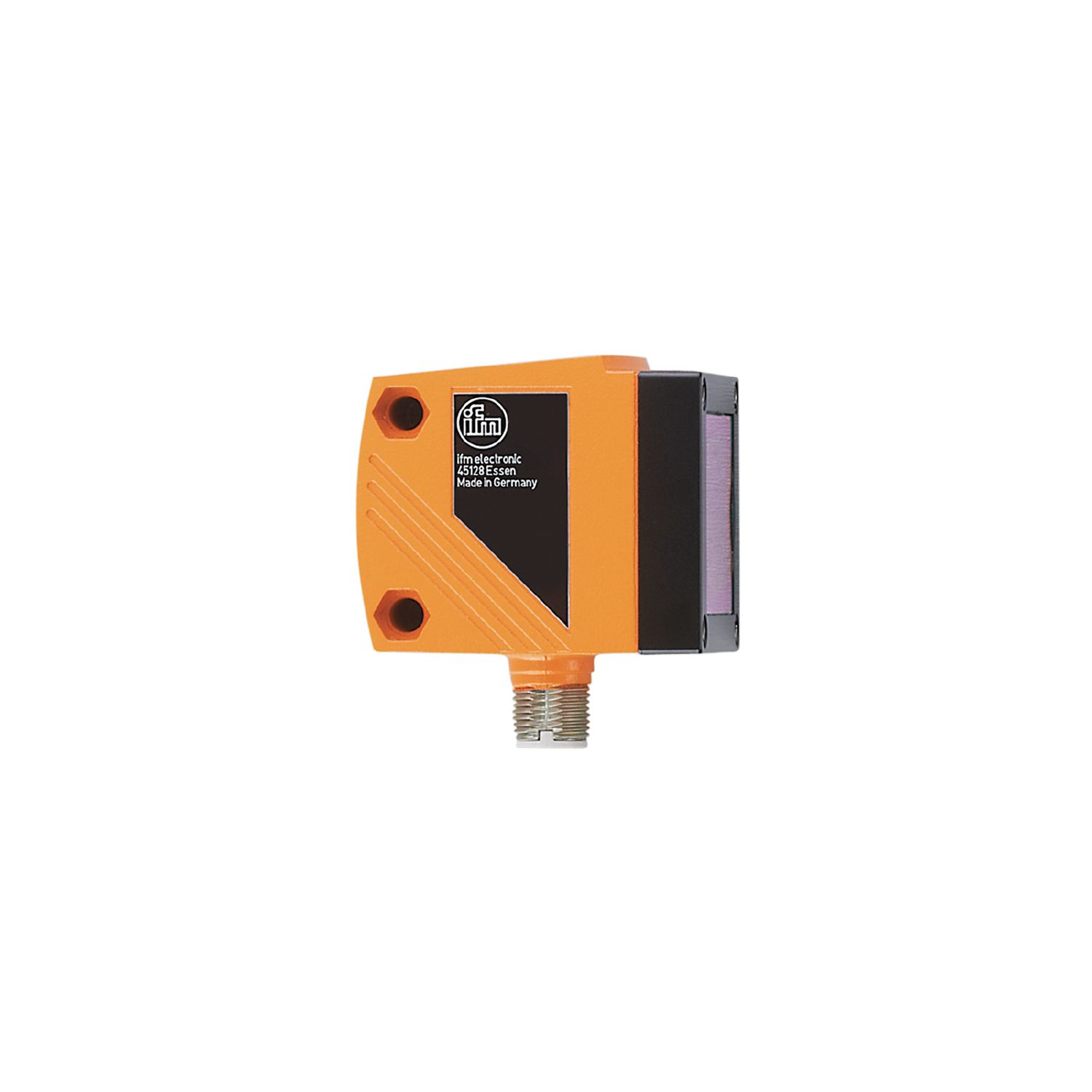

Optischer Abstandssensor

Name: O1D155
Brand: ifm
SKU: O1D155
Price: 372.80 EUR

O1D155

O1DLF3KG/IO-LINK

Optischer Abstandssensor

O1D155

O1DLF3KG/IO-LINK

Zuverlässige optische Abstandsmessung mit hoher Reichweite bis zu 6 m
Zwei Schaltausgänge, davon einer als Analogausgang programmierbar
Skalierbarer Messbereich und einstellbare Fensterfunktion
Laserschutzklasse 1 für die Anforderungen der Automobilindustrie
Sehr gutes Preis-Leistungs-Verhältnis

Produktmerkmale

Lichtart	Rotlicht
Laserschutzklasse	1
Gehäuse	Quaderförmig

Elektrische Daten

Betriebsspannung [V]	18...30 DC
Stromaufnahme [mA]	< 150
Schutzklasse	III
Verpolungsschutz	ja
Lichtart	Rotlicht
Wellenlänge [nm]	650
Typ. Lebensdauer [h]	50000

Ein-/Ausgänge

Anzahl der Ein- und Ausgänge	Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

Ausgänge

Gesamtzahl Ausgänge	2
Elektrische Ausführung	PNP
Anzahl der digitalen Ausgänge	2
Ausgangsfunktion	Schließer / Öffner; (programmierbar)
Strombelastbarkeit je Ausgang [mA]	200
Anzahl der analogen Ausgänge	1
Analogausgang Strom [mA]	4...20; (IEC 61131-2)
Max. Bürde [Ω]	250
Analogausgang Spannung [V]	0...10; (IEC 61131-2)
Min. Lastwiderstand [Ω]	5000
Kurzschlussschutz	ja
Ausführung Kurzschlussschutz	getaktet
Überlastfest	ja

Erfassungsbereich

Max. Lichtfleckbreite [mm]	8
Max. Lichtfleckhöhe [mm]	8
Lichtfleckabmessungen gelten für	6 m
Hintergrundausblendung [m]	6...100

Mess-/Einstellbereich

Messbereich [m]	0,3...6; (weißes Papier 200 x 200 mm 90 % Remission)
Messfrequenz [Hz]	1...33

Schnittstellen

Kommunikationsschnittstelle

IO-Link

Übertragungstyp

COM2 (38,4 kBaud)

IO-Link Revision

1.1

SDCI-Norm

IEC 61131-9

Profile

Function class	Bezeichnung
0x1	Smart Sensor Profil
0x8000	Device Identification
0x8002	Process Data Variable
0x8003	Device Diagnosis
0x8004	Teach Channel

SIO-Mode

Benötigte Masterportklasse

Prozessdaten analog

Prozessdaten binär

Min. Prozesszykluszeit [ms]

Unterstützte DeviceIDs

Betriebsart	DeviceID
default	812

Umgebungsbedingungen

Umgebungstemperatur [°C]	-10...60
Schutzart	IP 67

Zulassungen / Prüfungen

EMV

EN 60947-5-2

Laserschutzklasse

Laserschutzhinweis

Achtung:	Laserlicht
Laserklasse:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.

MTTF [Jahre]

186

Mechanische Daten

Gewicht [g]	243
Gehäuse	Quaderförmig
Abmessungen [mm]	59 x 42 x 52
Werkstoffe	Gehäuse: Zinkdruckguss; Frontscheibe: Glas; LED-Fenster: PC

Anzeigen / Bedienelemente

Schaltzustand	2 x LED, gelb
Betrieb	LED, grün
Abstandswert, Programmierung	alphanumerische Anzeige, 4-stellig

Zubehör

Zubehör optional

Abdeckscheibe, E21133

Bemerkungen

Betriebsspannung "supply class 2" gemäß cULus

Verpackungseinheit

1 Stück

Elektrischer Anschluss

Anschluss	Steckverbindung: 1 x M12; Codierung: A

Weitere Daten

Parameter	Einstellbereich	Werkseinstellung
Uni	mm, m, inch	mm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	300...5999	1000
nSP1	300...5999	800
FSP1	300...5999	1200
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	300...5999	2000
nSP2	300...5999	1800
FSP2	300...5999	2200
ASP	0...5999	0
AEP	0...5999	5999
rATE [Hz]	1...33	15
dS1	0...0,1...5	0
dr1	0...0,1...5	0
dS2	0...0,1...5	0
dr2	0...0,1...5	0
dFo	0...0,1...5	0
dIS	d1...3 ; rd1...3; OFF	d3

Reproduzierbarkeit / Genauigkeit

	Reproduzierbarkeit der Messwerte		Genauigkeit
	weiß (90 % Remission)	grau (18 % Remission)	weiß (90 % Remission)	grau (18 % Remission)
300...1000 mm	± 11 mm	± 13 mm	± 31mm	± 33 mm
1000...2000 mm	± 28 mm	± 30 mm	± 48 mm	± 50 mm
2000...3000 mm	± 50 mm	± 50 mm	± 70 mm	± 70 mm
3000...4000 mm	± 85 mm	± 85 mm	± 105 mm	± 105 mm
4000...5000 mm	± 105 mm		± 125 mm
5000...6000 mm	± 145 mm		± 165 mm

Messfrequenz

15 Hz

Reproduzierbarkeit / Genauigkeit

	Reproduzierbarkeit der Messwerte		Genauigkeit
	weiß (90 % Remission)	grau (18 % Remission)	weiß (90 % Remission)	grau (18 % Remission)
300...1000 mm	± 8 mm	± 10 mm	± 28 mm	± 30 mm
1000...2000 mm	± 25 mm	± 25 mm	± 45 mm	± 45 mm
2000...3000 mm	± 38 mm	± 38 mm	± 58 mm	± 58 mm
3000...4000 mm	± 70 mm	± 70 mm	± 90 mm	± 90 mm
4000...5000 mm	± 100 mm		± 120 mm
5000...6000 mm	± 100 mm		± 120 mm

Messfrequenz

1 Hz

Tastweite Objekt schwarz (6 % Remission)	<= 2500 klx
Die Werte gelten für
Fremdlicht auf dem Objekt	< 100 klx
konstante Umweltbedingungen	23 °C / 960 hPa
minimale Einschaltdauer in Minuten	10
