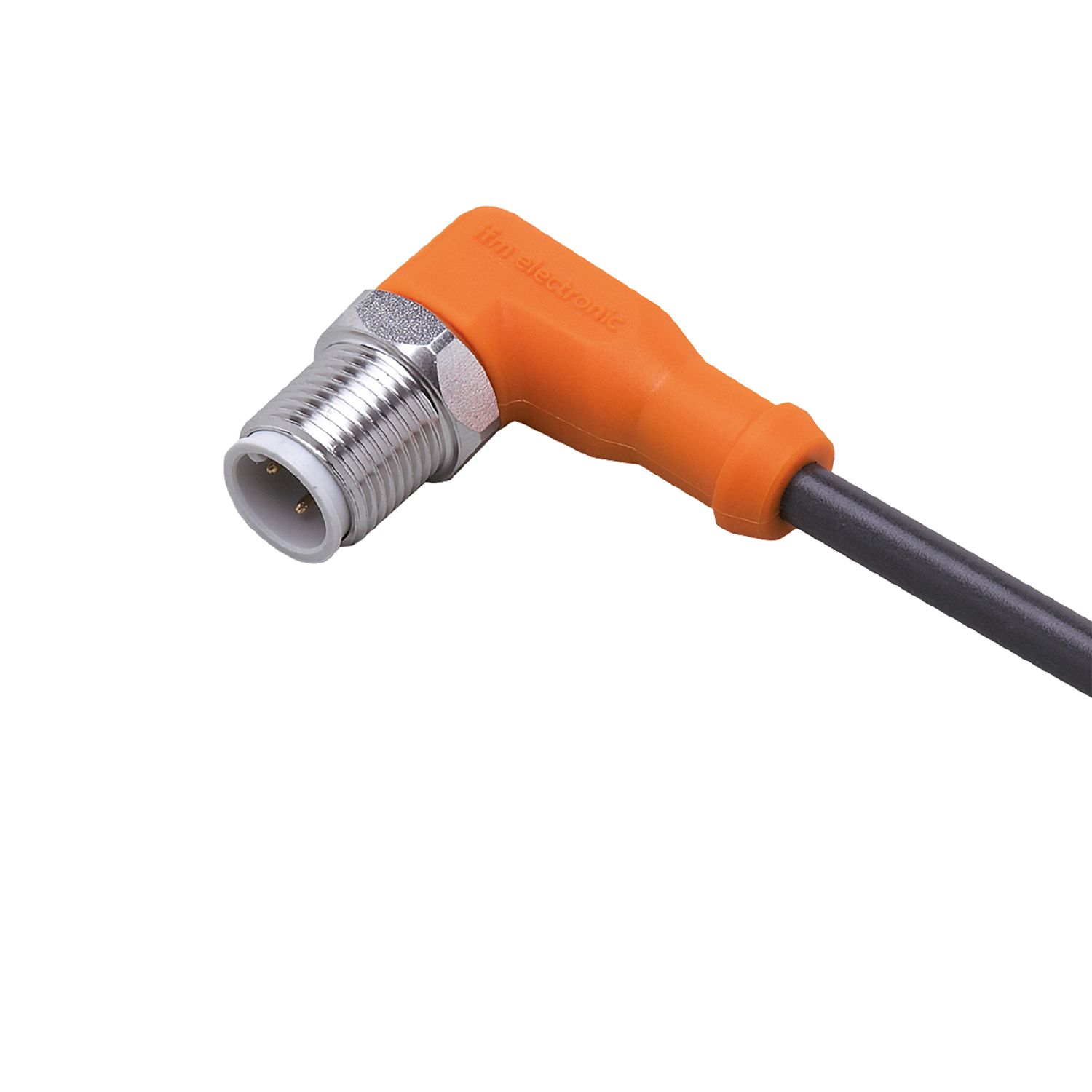

Anschlusskabel mit Stecker
EVC08A
ASTAH040VAT0002H04/3G/2D
Anschlusskabel mit Stecker
EVC08A
ASTAH040VAT0002H04/3G/2D
- Für Anwendungen in explosionsgefährdeten Bereichen
- Resistent gegen Öle und Kühlschmiermittel
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
Einsatzbereich
| Besondere Eigenschaft | silikonfrei; halogenfrei; Vergoldete Kontakte |
|---|---|
| Silikonfrei | ja |
Elektrische Daten
| Betriebsspannung [V] | < 60 AC/DC |
|---|---|
| Schutzklasse | II |
| Strombelastbarkeit gesamt [A] | 2 |
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -20...60 |
|---|---|
| Schutzart | IP 67; (bei Anwendung außerhalb des Ex-Bereichs: IP 68 / IP 69K) |
Zulassungen / Prüfungen
| Zulassung | BVS 08 ATEX E 109 U; IECEx BVS 08.0041 U |
|---|---|
| ATEX Gerätekennzeichnung |
|
Mechanische Daten
| Gewicht [g] | 102,2 |
|---|---|
| Werkstoffe | Gehäuse: TPU orange |
| Werkstoff Überwurfmutter | 1.4404 (Edelstahl / 316L) |
Bemerkungen
| Verpackungseinheit | 1 Stück |
|---|
Elektrischer Anschluss
| Kabel: 2 m, PUR, halogenfrei, schwarz, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm ) |
Elektrischer Anschluss - Stecker
| Anschluss | Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 1,2...1,5 Nm |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — DE-DE — EVC08A — 22.06.2023 —
EVC08A –
ASTAH040VAT0002H04/3G/2D
Elektrischer Anschluss
Kabel: 2 m, PUR, halogenfrei, schwarz, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Elektrischer Anschluss - Stecker
Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 1,2...1,5 Nm
Anschluss
- Adernfarben :
- BK =
- schwarz
- BN =
- braun
- BU =
- blau
- WH =
- weiß
