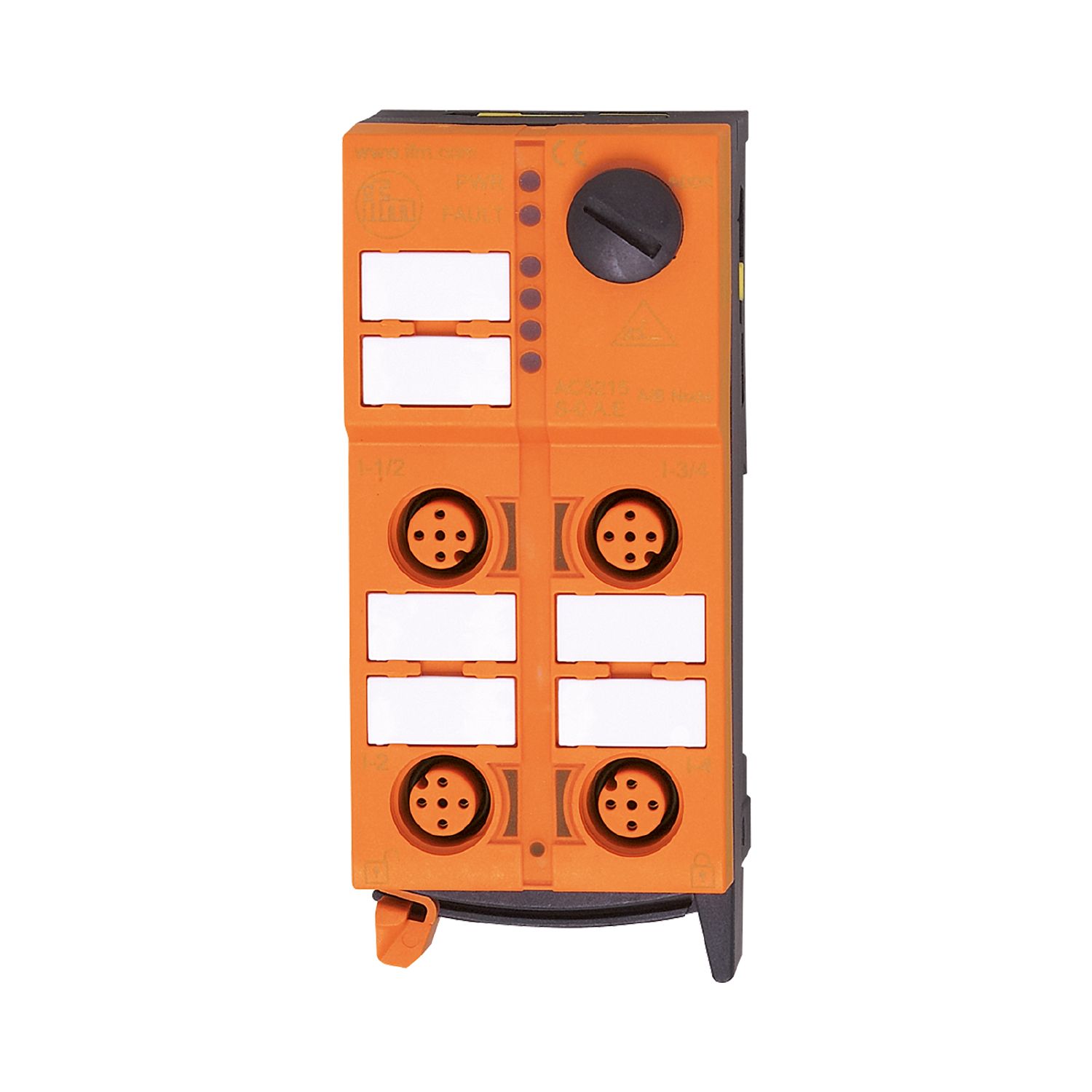

AS-Interface Modul ClassicLine mit Schnellmontagetechnik
AC505A
ClassicLine 4DI II 3D
AS-Interface Modul ClassicLine mit Schnellmontagetechnik
AC505A
ClassicLine 4DI II 3D
- Einfache werkzeuglose Montage und Verdrahtung dank Schnellmontagetechnik
- Drei frei wählbare Ausrichtungen des Flachkabels
- Gut sichtbare leuchtstarke LEDs zur Anzeige von Betrieb, Schaltzustand und Fehler
- Für Anwendungen in explosionsgefährdeten Bereichen
- Robuste M12-Steckverbindungen für den Anschluss von Sensoren und Aktuatoren
Einsatzbereich
Applikation | AS-i ATEX-Modul |
---|
Elektrische Daten
Betriebsspannung [V] | 26,5...31,6 DC |
---|---|
Max. Stromaufnahme aus AS-i [mA] | 250 |
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge | Anzahl der digitalen Eingänge: 4 |
---|
Eingänge
Anzahl der digitalen Eingänge | 4 |
---|---|
Eingangsbeschaltung digitale Eingänge | PNP |
Sensorversorgung der Eingänge | AS-i |
Spannungsversorgung [V] | 18...30; (über Flachkabel) |
Max. Strombelastbarkeit Eingänge gesamt [mA] | 200 |
Eingangsstrom High [mA] | 6...10 |
Eingangsstrom Low [mA] | 0...2 |
Schaltpegel High [V] | > 11 |
Kurzschlussfestigkeit Digitaleingänge | ja |
Umgebungsbedingungen
Umgebungstemperatur [°C] | -10...50 |
---|---|
Schutzart | IP 50 |
Zulassungen / Prüfungen
ATEX Gerätekennzeichnung | II 3D Ex tc IIIB T80°C Dc X IP50 | ||||
---|---|---|---|---|---|
EMV |
|
||||
MTTF [Jahre] | 404 |
AS-i Kennwerte
AS-i Version | 2.11; 3.0 | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AS-i Adressierung | Adressierbuchse | ||||||||||||||||||||
Erweiterter Adressiermodus | nein | ||||||||||||||||||||
AS-i Master Profil | M2; M3; M4 | ||||||||||||||||||||
AS-i Profil | S-0.0.E | ||||||||||||||||||||
AS-i E/A-Konfiguration [hex] | 0 | ||||||||||||||||||||
AS-i ID-Code [hex] | 0.E | ||||||||||||||||||||
AS-i Zertifikat beantragt | ja | ||||||||||||||||||||
Belegung der Datenbits |
|
Mechanische Daten
Gewicht [g] | 227,5 |
---|---|
Montageart | AS-i Flachkabel direkt kontaktierbar |
Werkstoffe | PA; Piercingkontakte: CuSn6 vernickelt und verzinnt |
Anzeigen / Bedienelemente
Anzeige |
|
---|
Elektrischer Anschluss
Modulanschluss | Flachkabel |
---|
Zubehör
Lieferumfang |
|
||
---|---|---|---|
Zubehör optional |
|
Bemerkungen
Bemerkungen |
|
|||||
---|---|---|---|---|---|---|
Verpackungseinheit | 1 Stück |
Elektrischer Anschluss
Schnellmontagetechnik für AS-i Flachkabel: ; Ausrichtung in drei Richtungen möglich | |
Steckverbindung: 4 x M12; Codierung: A |
